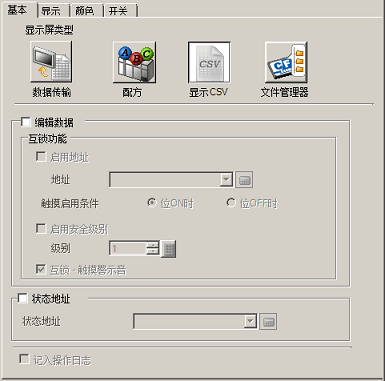

编辑数据
勾选此项，以便能编辑CSV显示中的数据。当选择时，指定在触摸要编辑的数据单元格时是否使用地址和安全级别。
互锁功能
当指定了[编辑数据]时，选择是否使用互锁功能(只有当条件满足时才允许编辑数据)。
启用地址
只有当通过[互锁地址]分配的位处于在[触摸启用条件]中选择的一种状态时，才允许输入。选择该复选框，启用互锁功能。
地址
指定表示允许单元格触摸启用条件的位地址。是否启用触摸取决于该地址的状态。
触摸启用条件
选择允许单元格触摸的条件
|
触摸启用条件 |
状态地址 |
触摸启用/禁用 |
|
位ON时 |
ON |
启用触摸 |
|
OFF |
禁用触摸 | |
|
位OFF时 |
ON |
禁用触摸 |
|
OFF |
启用触摸 |
启用安全级别
选择是否为各个部件使用安全功能。当用一个高于为该部件设置的安全级别进行登录时，触摸操作将被启用。
级别
在1到之15间设置部件的安全级别。
互锁 - 触摸警示音
在设置了互锁的情况下(触摸被禁用)触摸，将发出警示音，确认触摸被禁用。
状态地址
当编辑或打印数据时，指定是否用指定的地址确认状态和错误内容。
设置保存数据编辑和打印的当前状态的字地址。
错误代码(反映在错误状态位中)
|
0 |
成功完成 |
传输成功完成。 |
|
1 |
保留 |
— |
|
2 |
保留 |
— |
|
3 |
保留 |
— |
|
4 |
没有外部存储器 |
未找到外部存储器或卡盖为打开状态。 |
|
5 |
读取错误 |
读取外部存储器失败。 |
|
6 |
写入错误 |
写入外部存储器失败或没有足够的可用空间。 SD卡处于写保护状态 |
|
7 |
外部存储器错误 |
CF卡/USB存储器未正确格式化或损坏。 |
|
8 |
保留 |
— |
输出编辑数据位
当按下CSV数据编辑画面上的“ENT”键时该位置ON。在将CSV数据写入外部存储器的过程中，该位保持为ON。在输出编辑数据的过程中，不能打印或编辑其他单元格的数据。
打印位
该位置ON。打印时，不能编辑或打印数据。
记入操作日志
指定是否记录操作日志。仅当勾选了[编辑数据]复选框时，才可以指定此项。
当在[通用设置]-[操作日志设置]中未选择[启用操作日志功能]时，将弹出“无法记录单个部件的日志”消息。勾选[启用操作日志功能]，启用操作日志设置。
