26.20.1 操作步骤 - 导入和导出扩展配方数据

如需导入或导出人机界面中的配方数据，请从[通用设置]菜单中选择[扩展配方]，勾选[导入/导出到人机界面]复选框，并设置[数据存储]位置。

导出

将人机界面中的配方数据以CSV文件格式保存到外部存储器。

1. 在人机界面上插入外部存储器。

2. 在#H_RecipeGroupID中保存待导出的配方组ID。

3. 在#H_RecipeGroupName中保存配方组名称。

4. 将#H_RecipeControlCSVExport置ON。在导出过程中，#H_RecipeProcessing的位4置ON。

5. 在[通用设置]菜单的[扩展配方]对话框中，在[数据存储]列出的外部存储器中创建“配方设置”文件夹，并创建定义的CSV文件。导出一旦完成，#H_RecipeProcessing的位4置OFF，位5置ON。
   文件名如下。
   例如，如果#H_RecipeGroupName为“Branch A”， #H_RecipeGroupID为“1”，文件名则为“Branch A_1.csv”。

6. 确认#H_RecipeProcessing的位5置ON，然后将#H_RecipeControlCSVExport置OFF。#H_RecipeProcessing的位5自动置OFF。

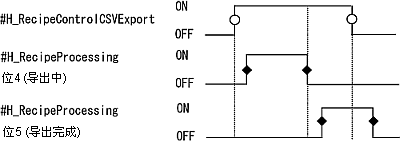

• 时序图

O：将位置ON/OFF。

♦：位自动置ON/OFF。

导入

将扩展配方数据(CSV文件)从外部存储器读取到人机界面。

1. 将包含扩展配方数据(CSV文件)的外部存储器连接到人机界面。(使用[通用设置]菜单-[扩展配方]-[数据存储]字段定义的外部存储器。)

2. 将#H_RecipeControlCSVImport置ON。在导出过程中，#H_RecipeProcessing的位6置ON。

3. CSV文件中的数据被导入人机界面，原有扩展配方数据被覆盖。
   导入一旦完成，#H_RecipeProcessing的位6置OFF，位7置ON。

4. 确认#H_RecipeProcessing的位7置ON，然后将#H_RecipeControlCSVImport置OFF。#H_RecipeProcessing的位7自动置OFF。

• 时序图

O：将位置ON/OFF。

♦：位自动置ON/OFF。
