26.19.2 操作步骤 - 创建和传输扩展配方数据

不使用人机界面的备份存储器(SRAM)或外部存储器,也可以在人机界面和控制器/PLC之间传输扩展配方数据。

有两种传输方法。通过触摸手动传输或用系统变量自动传输。

触摸传输(手动传输)

从扩展配方列表中选择一个配方,然后触摸传输开关。

自动传输

用系统变量进行传输。

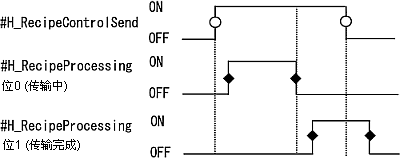

  1. 在#H_RecipeGroupID中保存配方组ID。

  2. 在#H_RecipeID中保存配方ID。

  3. 将#H_RecipeControlSend置ON。指定配方组ID和配方ID的数据被写入控制器/PLC。

  4. 传输一旦完成,系统变量#H_RecipeProcessing的位1(传输完成标志)置ON。确认传输完成标志为ON,然后将#H_RecipeControlSend置OFF。

O:将位置ON/OFF。

♦:位自动置ON/OFF。

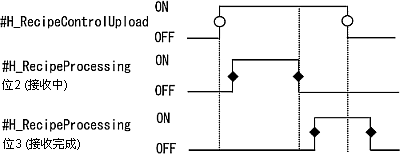

  1. 在#H_RecipeGroupID中保存配方组ID。

  2. 在#H_RecipeID中保存配方ID。

  3. 将#H_RecipeControlUpload置ON。读取控制器/PLC上对应于配方组ID和配方ID的数据并覆盖人机界面上的数据。

  4. 传输一旦完成,系统变量#H_RecipeProcessing的位3(接收完成标志)置ON。确认接收完成标志为ON,然后将#H_RecipeControlUpload置OFF。

O:将位置ON/OFF。

?: 位自动置ON/OFF。
