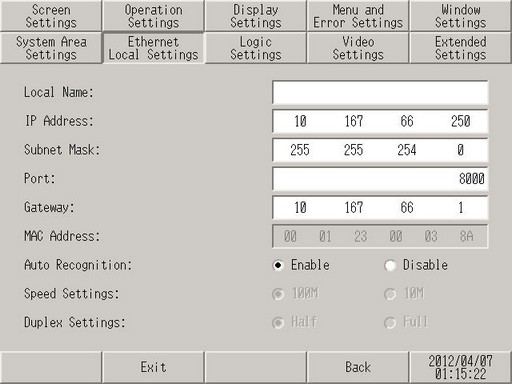

M.16.2.7 主机 - 以太网设置

调节以太网连接的设置。

Local Name

指定网络使用的节点名称时,最多可输入32个单字节字符。

IP Address

设置人机界面的IP地址。IP地址为32位,分成4个8位单元,以十进制形式输入。

Subnet Mask

设置子网掩码。如果不使用子网掩码,请输入[0]。

Port

指定端口号(5001到65516)。使用从指定端口号开始的十个连续端口号。但是,当人机界面上显示强制传输画面时,端口号固定为8000。

Gateway

设置网关的IP地址。如果未使用网关,请输入0。只能设置一个网关。

MAC Address

显示人机界面的MAC地址。

Auto Recognition

启用或禁用网络自动识别。当禁用自动识别时,必须手动设置[Speed Settings]和[Duplex Settings]。

Speed Settings

从100M和10M中选择网络速度。

Duplex Settings

选择网络通讯格式。选择[Half]或[Full]。
