M.12.3 强制传输工程文件

如果无法传输一个工程文件,可强制人机界面进入传输模式(等待接收工程)。

有两种方法可以进入强制传输模式:

通过触摸画面进行强制传输

使用画面触摸,可强制传输一个工程文件。

对于GP-4000和LT-4000系列,也可以用外部存储器运行强制传输。

使用画面触摸,可从GP-Pro EX强制传输工程文件。

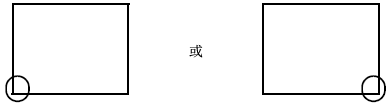

  1. 上电时,持续触摸屏幕左下角或右下角(40像素区域内)。

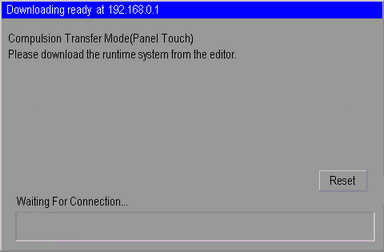

  2. 弹出如下对话框时,从GP-Pro EX传输工程文件。
    传输完成后,人机界面将重启,并显示已传输工程文件的初始画面。

  3. 对于GP-4000和LT-4000系列

使用画面触摸,可从GP-Pro EX强制传输工程文件。

  1. 上电时,持续触摸屏幕左下角或右下角(40像素区域内)。

    • 当使用GP-4100系列时,持续触摸屏幕左下角或右下角(距边缘20像素范围内)。

  2. 弹出如下对话框时,从GP-Pro EX传输工程文件。

  3. 当在GP-4000和LT-4000系列上使用外部存储器时

除了从GP-Pro EX传输以外,还可以用外部存储器执行强制传输。

如需用外部存储器执行强制传输,请从[Memory Loader]的[Transfer Tool]命令中选择[Create Backup File]。

有关创建备份数据的步骤,请参阅下节。
34.8.1 传输 - 从PC向人机界面传输工程文件

  1. 上电时,持续触摸屏幕左下角或右下角(40像素区域内)。

    • 当使用GP-4100系列时,持续触摸屏幕左下角或右下角(距边缘20像素范围内)。

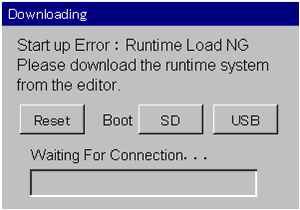

  2. 弹出下述对话框时,触摸[SD]或[USB]。

  3. 这将重启人机界面并启动Memory Loader工具。触摸下述画面中的[Download]。

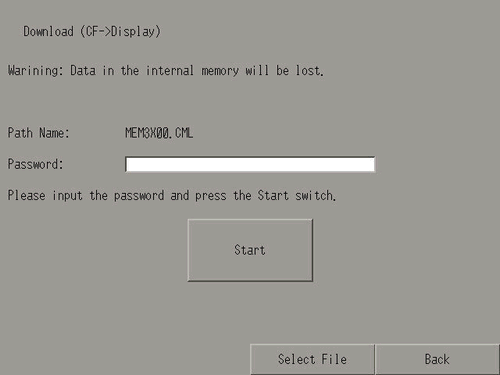

  4. 选择待传输的文件并触摸[Start]。(如果有传输密码,请首先输入密码,然后触摸[Start]。)

  5. 传输完成后,人机界面将重启,并显示已传输的工程文件的画面。

通过设置DIP开关进行强制传输

将DIP开关2设置为ON,强制传输工程文件。当使用无DIP开关的机型(如GP-3302B)时,请触摸画面进行强制传输。

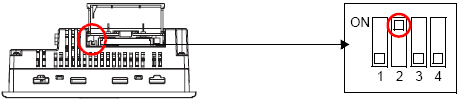

  1. 确保已关闭人机界面,然后打开位于底部的CF卡保护盖。找到保护盖内的CF卡接口和DIP开关,将DIP开关2设置为ON。

  2. 当GP上电并显示如下对话框时,从GP-Pro EX传输工程文件。强制传输完成后,人机界面将重启,并返回强制传输画面。

  3. 关闭人机界面然后将DIP开关2设置为OFF。再次打开人机界面时,会显示上述画面。触摸[Reset]按钮。除非在强制传输工程文件时,使用人机界面时一定要将DIP开关2设置为OFF。
