M.8.3 检查COM1/COM2/LAN

检查RS-232C、RS-422和网络通讯的发送和接收电缆。发生错误时请使用此检查。

检查RS-232C和RS-422时，需要连接串口电缆。

制做环回电缆

需要准备一根环回电缆以检查COM1/COM2/LAN。

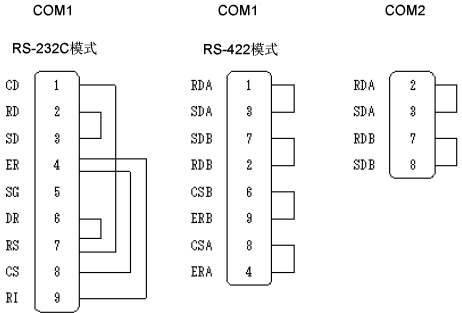

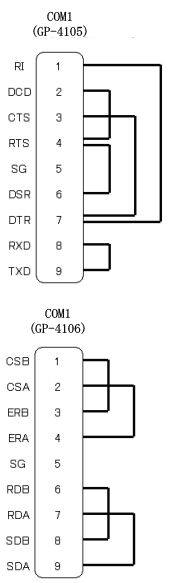

环回电缆的连接有三种方式，具体取决于人机界面。

机型

环回电缆类型

GP-3000系列(GP-3302B除外)

方式1

GP-3302B

GP-4200系列(GP-4203T除外)

GP-4300系列

GP-4400系列

GP-4500系列(GP-4503T MPI接口机型除外)

GP-4600系列(GP-4603T MPI接口机型除外)

ST3200系列(AST-3211A MPI接口机型除外)

ST3300系列(AST-3302B MPI接口机型除外)

ST3400系列

ST3500系列

GC4000系列

方式2

GP-4100系列(GP-4104和GP-4107除外)

方式3

LT4000系列

方式4

方式1

方式2

方式3

方式4

检查

将环回电缆与其中的一个接口连接并检查运行情况。当运行正常时，屏幕上显示[OK]。如果有问题，屏幕上会显示[NG]。

  1. 进入离线模式并触摸项目切换按钮中的[Maintenance Menu]。

  2. [Maintenance Menu]画面打开时，触摸[Check COM1/COM2/LAN]。

    • 如果使用的是GP-4100系列，请触摸[Check COM]或[Check LAN]按钮，然后转到第4步。

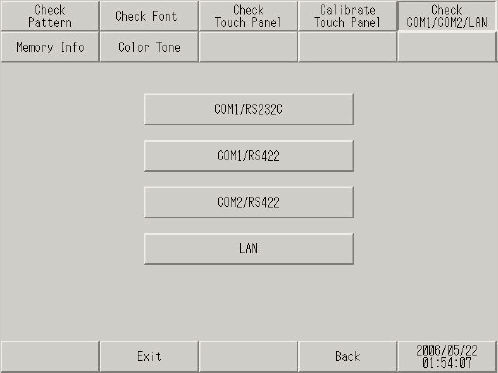

  3. [Check COM1/COM2/LAN]画面打开。选择要检查的接口。(例如：COM1/RS-232C)

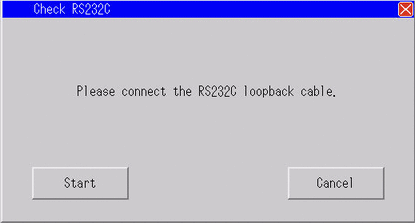

  4. 弹出消息时，请触摸[Start]。

  5. 当一切正常时，屏幕上显示[OK]。当出现错误时，屏幕上显示[NG]。触摸[Close]，结束检查。
