M.9.1 检查逻辑程序是否运行正常

检查逻辑程序是否在人机界面上正常运行，或检查逻辑程序中的指令。您也可以检查逻辑程序是否正常运行并浏览逻辑程序中所使用变量的名称列表及其当前值。

逻辑监控

所有逻辑程序都受到监控。您可以使用逻辑监控检查程序运行的状态以及指令中使用的变量。

1. 将逻辑程序(工程文件)传输到人机界面。

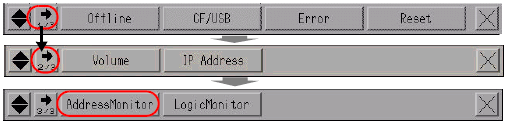

2. 先触摸屏幕右上角然后触摸左下角，或者触摸左上角然后触摸右下角来显示离线系统菜单。触摸第三个菜单中的[Logic Monitor]开关。

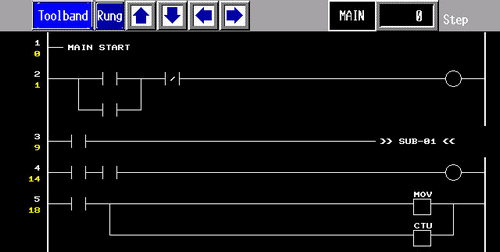

3. 触摸[Logic Monitor]开关后，会显示如下画面。您可以检查已传输的逻辑程序是否正常运行。

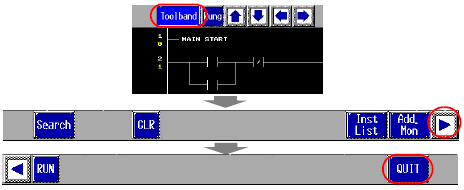

4. 退出逻辑监控。[Toolbar]:触摸该按钮，然后触摸。
   [QUIT]返回“运行”画面。


地址监控

逻辑程序中使用的变量受到监控。可以检查变量的名称和当前值。当逻辑程序中使用了[Address Format]时，可以检查地址和当前值。

1. 先触摸屏幕右上角然后触摸左下角，或者触摸左上角然后触摸右下角来显示离线系统菜单。触摸第三个菜单中的[Address Monitor]开关。

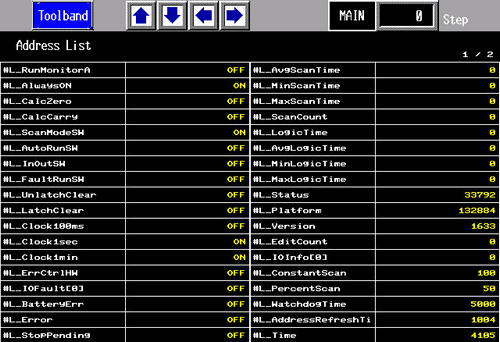

2. 出现如下画面，显示已传输工程文件中指定变量的名称及其当前值。

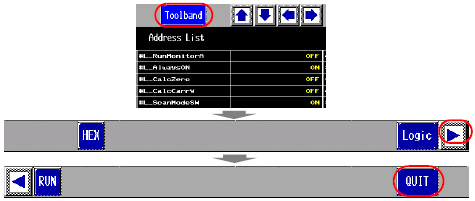

3. 退出地址监控。[Toolbar]:触摸该按钮，然后触摸。
   [QUIT]返回“运行”画面。
