输入
从[电压]、[电流]或[温度]中选择数据格式类型，以进入模块的模拟输入端子。
当[输入]被修改后，[数据格式]和[数据范围设置]将被设为默认值。

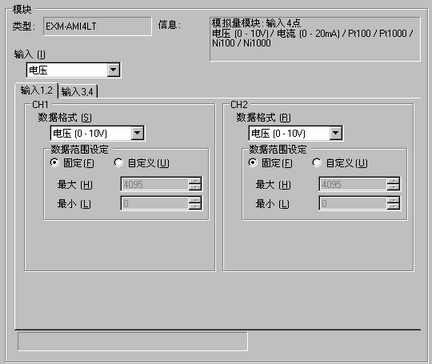

当输入中选择[电压]时
输入
配置模块的模拟输入端子设置
数据格式
从[禁用]或[电压(0-10V)]中选择模拟输入的数据格式。

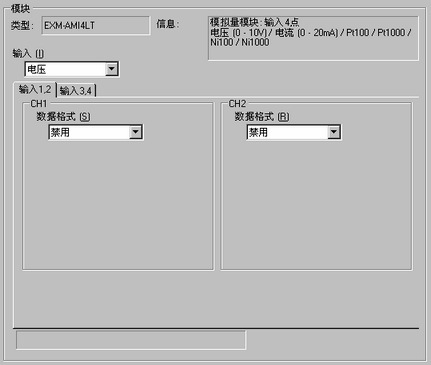

在[数据格式]中选择[禁用]时，[用户定义(最大/最小)]的值将被设为默认值。
固定
电压输入设置的模拟值将显示为0至4095范围内的对应值，如下所示。
当[数据格式]里选择[禁用]时，此项不会显示。
用户定义(最大/最小)
电压输入设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。可用值如下。
最大：最小至32767
最小值：-32768至最大
当[数据格式]里选择[禁用]时，此项不会显示。

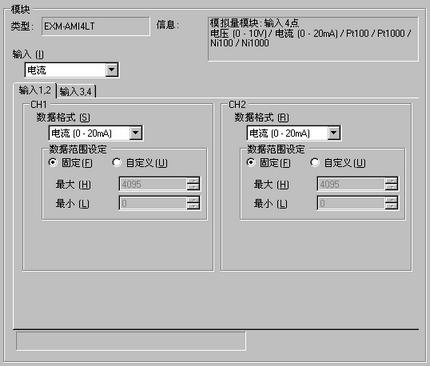

当输入中选择[电流]时
输入(CH1至CH4)
配置模块的模拟输入端子设置
数据格式
从[禁用]或[电流(0-20mA)]中选择模拟输入的数据格式。
在[数据格式]中选择[禁用]时，[用户定义(最大/最小)]的值将被设为默认值。
固定
电流输入设置的模拟值将显示为0至4095范围内的对应值，如下所示。
只有在[数据格式]中选择[电流(0-20mA)]时，此项才会显示。
用户定义(最大/最小)
电流输入设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。可用值如下。
最大值：最小至32767
最小值：-32768至最大
只有在[数据格式]中选择[电流(0-20mA)]时，此项才会显示。

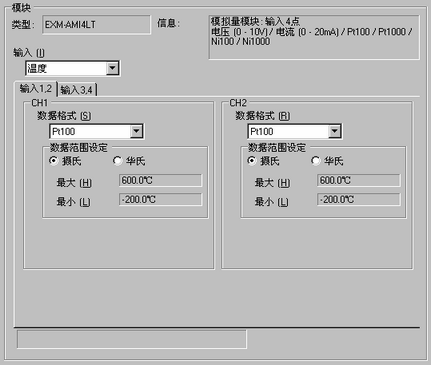

当输入中选择[温度]时
输入
配置模块的模拟输入端子设置
数据格式
从[Unused]、[Pt100]、[Pt1000]或[Ni100]中选择数据类型。
在[数据格式]中选择[禁用]时，[用户定义(最大/最小)]的值将被设为默认值。
摄氏度/华氏度
温度范围如下所示。
Pt100/Pt1000
摄氏度
显示值(-2000至6000)是输入值(-200.0°C至600.0°C)的10倍。
华氏度
显示值(-3280至11120)是输入值(-328.0°F至1112.0F°)的10倍。
Ni100/Ni1000
摄氏度
显示值(-500至1500)是输入值(-50.0℃至150.0°C)的10倍。
华氏度
显示值(-580至3020)是输入值(-58.0°F至302.0°F)的10倍。
