31.1.1.3 通过拖放从逻辑程序映射到I/O端子

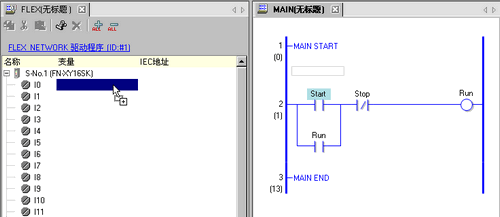

下面的例子是并列显示的逻辑(MAIN)和I/O(FLEX NETWORK)窗口

  1. 点击并拖放逻辑程序上的指令操作数,当指针从变为时在要映射的端子上释放该指令操作数。

    • 当指针显示为时不能映射地址。

    • I/O上的每个I/O端子地址可以拖放并映射到逻辑程序的指令操作数上。
      点击I/O地址，将该地址拖放至想映射的逻辑指令操作数上。当指针从变为时释放鼠标。

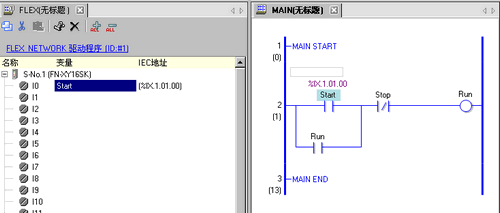

  2. 该地址将被映射，同时将显示I/O地址(IEC地址)。
