31.4 使用FLEXNETWORK外部I/O

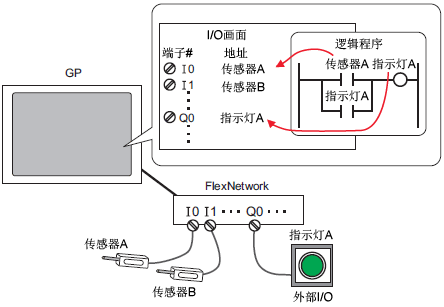

通过将FLEX NETWORK模块连接到人机界面,不仅可以用人机界面来远程控制外部I/O,还可以实施其他方面的控制。您还可以添加多个FLEX NETWORK模块来增加I/O点数。

该模块有两个通讯接口,两个通讯接口输出相同的通讯数据。

使用其中任意通讯接口时,接口1和接口2都可用。使用一个通讯接口时,可连接的最大站数是31。使用两个通讯接口时,可连接的最大站数是63。一个接口支持31站,另一接口支持32站。

有关配置的详细信息,请参阅“FLEX NETWORK用户手册”1.1节系统配置。

31.4.1 设置步骤 - 使用FLEXNETWORK外部I/O



FLEX NETWORK模块:型号和站数

下面介绍FLEX NETWORK模块的型号、点数和站数。

例如,如果使用的是包含32个开关量输入和32个开关量输出的64点I/O模块,并定义了S-No.1,那么该I/O模块将使用站号1至4。

类型

类型

点数

占用站数

输入/输出

FN-X16TS

16点输入

1站

FN-X32TS

32点输入

2站

FN-Y08RL

8点输出

1站

FN-Y16SK

16点输出

1站

FN-Y16SC

16点输出

1站

FN-XY08TS

8点输入

8点输出

1站

FN-XY16SK

16点输入

16点输出

1站

FN-XY16SC

16点输入

16点输出

1站

FN-XY32SK

32点输入

32点输出

4站

通用(DI)

16点输入

1站

通用(DO)

16点输出

1站

通用(DIO)

16点输入

16点输出

1站

模拟

FN-AD02AH

2chA/D

1站

FN-AD04AH

4chA/D

4站

FN-DA02AH

2chD/A

1站

FN-DA04AH

4chD/A

4站

通用(AIO)

1通道输入(16点) 1通道输出(16点)

1站

特殊/指配

FN-PC10SK

-

4站

特殊/高速计数器

FN-HC10SK

-

8站
