30.3.5 使用人机界面的内部地址

如果与外接控制器(PLC)的通讯使用了Direct Access方式,则可以指定LS区和用户区地址。
2.4.1 减轻控制器/PLC通讯负担(DirectAccess方式)

如果与外接设备(PLC)的通讯使用了Memory Link方式,则可以指定用户区和Memory Link系统区地址。
2.4.2 与不支持的控制器/PLC通讯(Memory Link方式)

内部地址

当符号变量是位地址或字地址类型时可以使用内部地址。

[符号变量]窗口

点击[地址]栏内的单元并点击

[地址设置]窗口

  1. 选择[寄存器地址]并在[类型]中选择[位地址(位变量)]或[字地址(整型变量)]。

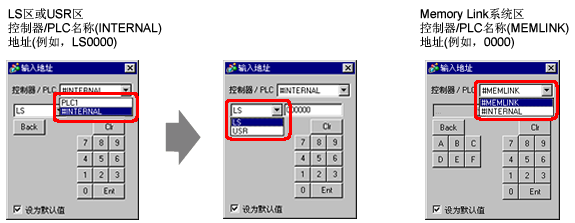

  2. 点击图标,显示[输入地址]对话框。

  3. 在[控制器/PLC]中选择外接控制器的名称并输入该型号的地址。

逻辑

  1. 双击操作数并点击,显示地址输入框。

  2. 在[控制器/PLC]中选择外接控制器的名称并输入该型号的地址。
