本章介绍如何使用指令表来描述逻辑程序。
|
指令名称 |
描述 |
图示 |
|
SOR |
表示电路的起点。 从一个SOR到下一个SOR就是一条电路。 |

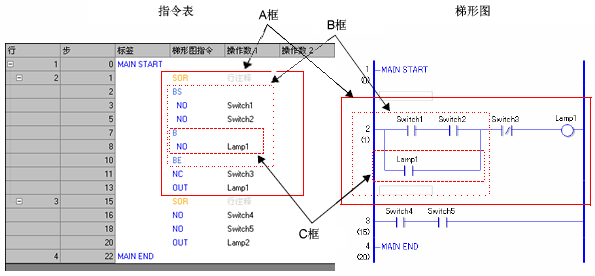

方框A |
|
BS |
表示分支的起点。 从BS到B的部分是梯形图中分支的上半部分。 |
方框B |
|
B |
表示一个分支(下半部分)。 从B到BE的部分是梯形图中分支的下半部分。 |
方框C |
|
BE |
表示分支的终点。 |
— |
插入行/指令
选择第一行(MAIN START)。
点击图标

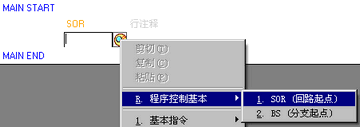

。SOR(电路起点)被插入紧邻MAIN START的行，然后显示一个添加指令的方框。
也可以使用

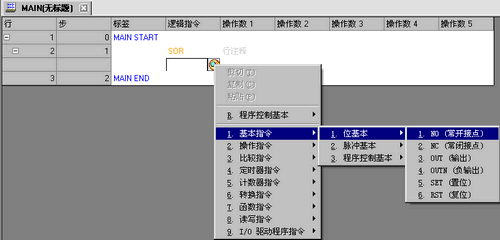

图标或右键菜单来插入SOR(电路起点)，如下所示。
可以使用图标或输入指令名称来插入指令。

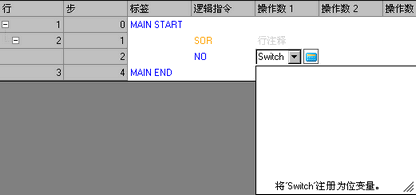

为该指令的[操作数1]分配一个符号变量。
插入分支
选择指令(NO指令)，插入分支。
点击图标
。BS、 B 和 BE 被插入。

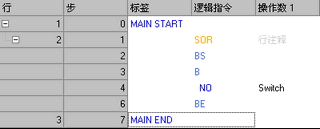

从指令/分支BS到B及从B到BE的部分分别是梯形图中分支的上半部分和下半部分。

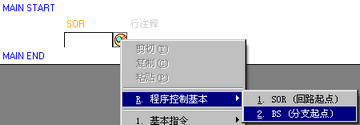

也可以使用图标或右键菜单来插入BS(分支起点)，如下所示。
