30.8.1.2 注册功能块

如需将现有逻辑程序的一部分注册为功能块(FB)，请执行以下操作：

1. 在逻辑画面中，选择拟注册为功能块的行，右击，从弹出菜单中选择[注册为功能块]。



   • 如需选择多行，请先选择第一行，然后按住Shift键点击最后一行。

   • 每个功能块最多可注册40行(包括分支在内)。

2. 功能块被注册到画面列表窗口，编辑画面打开。



   • 选定行中的所有地址、符号和变量均被转换为本地变量。从地址转换而来的本地变量，其名称变为“I + 编号”。(例如：I0)从符号和变量转换而来的本地变量，其名称保持原名不变。

3. 在变量列表中，将本地变量分配给[输入变量]和[输出变量]。

设置步骤

下面介绍如何创建一个输出闪烁信号的功能块。

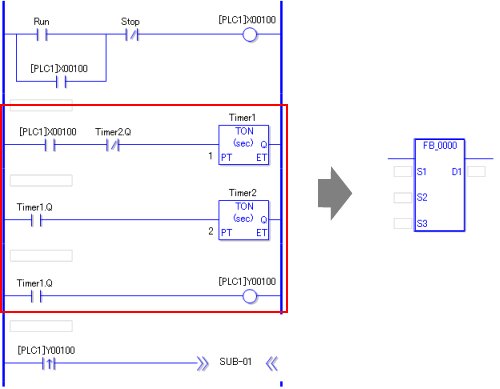

将一段程序注册为功能块，其功能是当指定位(X100)为ON时，将Y100置OFF一秒种，再置ON两秒钟，如此反复。创建的功能块接受开始位(X100)和闪烁信号的ON和OFF持续时间(单位为秒)等输入信号，输出闪烁信号(Y100)。

1. 打开逻辑画面，选择拟注册为功能块的程序。

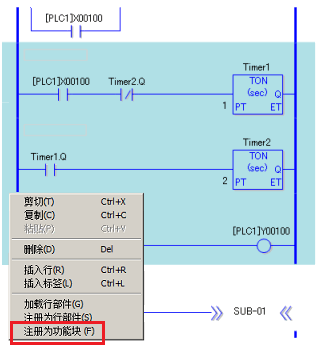

2. 右击，从弹出的菜单中点击[注册为功能块]。

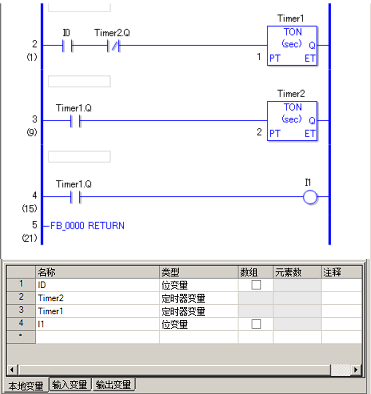

3. 功能块被添加到[画面列表]中。双击刚添加的功能块，打开编辑画面。




   • 逻辑程序中使用的所有地址和变量均被注册为本地变量。

4. 打开变量列表的[本地变量]选项卡。选择接收数值的变量作为输入操作数，右击，从弹出菜单中点击[改为输入变量]。(例如：将I0改为输入变量)

5. 在[本地变量]选项卡中，选择输出数值的变量作为输出操作数，右击，从弹出菜单中点击[改为输出变量]。(例如：将I1改为输出变量)

6. 创建两个本地变量。(例如：创建位变量“Bit1”和“Bit2”。)

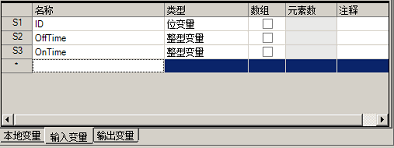

7. 打开变量列表的[输入变量]选项卡，创建两个变量，用于接收ON和OFF持续时间。(例如：创建两个整型变量“OffTime”和“OnTime”。)




   • 输入和输出变量不可指定数组元素(X[0])和结构元素(Timer.PT)。

   • 点击[向上移动]和[向下移动]按钮，可更改输入变量的顺序。通过更改输入变量的顺序，可改变它们作为操作数显示的顺序。(例如：如果将I0的顺序下移一位，S1操作数的值将从位型值“I0”变为整型值“OffTime”。)

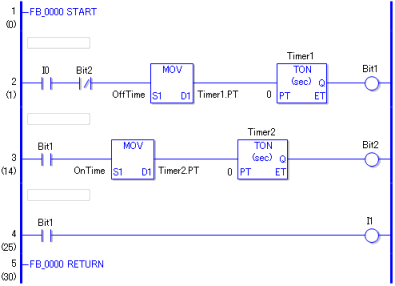

8. 如下所示修改功能块的逻辑程序：

   用Bit1替代Timer1.Q
   用Bit2替代Timer2.Q
   在第2行和第3行添加MOV指令
   在第2行和第3行添加OUT指令
   将TON指令的设定值改为0(由于在MOV指令中设定了PT的值，即使保留常量值1或2作为设定值，也不会影响运行结果)

9. 功能块创建完毕。现在即可将功能块插入逻辑程序，并为操作数设置地址/变量/常量。

   S1：闪烁开始位 S2：OFF持续时间(秒) S3：ON持续时间(秒) D1：输出位
