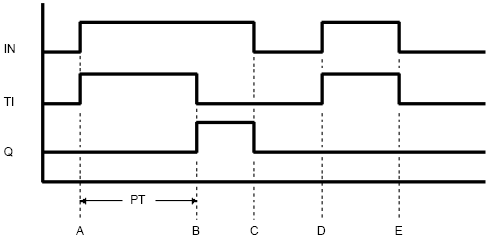

A点
定时器置ON,定时器测量位 .TI置ON。定时器测量开始,经过时间.ET增加。定时器输出位.Q保持OFF。
B点
当经过时间.ET等于预设时间.PT时,定时器输出位.Q置ON。经过时间值。ET仍和预设时间.PT相同。定时器测量位.TI置OFF。
C点
定时器输入位IN置OFF,定时器输出位Q置OFF。经过时间.ET复位为0。
D点
定时器置ON,定时器测量位 .TI置ON。定时器测量开始,经过时间.ET增加。
E点
定时器在经过时间.ET达到预设时间.PT前置OFF。定时器输出位.Q保持OFF,经过时间.ET复位为0。
