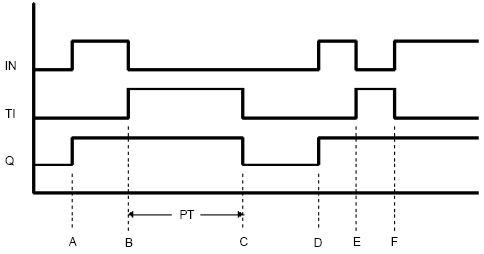

A点
定时器置ON。定时器测量位.TI保持OFF。定时器输出位 .Q置ON。经过时间.ET复位为0。
B点
定时器置OFF。定时器开始测量(.TI置ON)。定时器输出位保持为ON。
C点
经过时间.ET等于预设时间.PT,定时器输出位.Q置OFF。定时器停止测量(.TI置OFF)。经过时间.ET保持等于设置时间(ET = PT)。
D点
定时器置ON。定时器测量位.TI保持OFF。定时器输出位.Q保持为ON。经过时间.ET复位为0。
E点
定时器置OFF。定时器开始测量(.TI置ON)。定时器输出位.Q保持为ON。
F点
定时器在经过时间.ET达到预设时间.PT之前置ON,定时器停止测量。(.TI置OFF)。定时器输出位.Q保持为ON,经过时间.ET复位为0。
