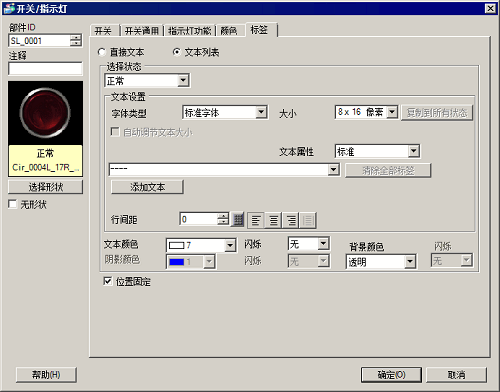

18.7.2.1 开关/指示灯 - 标签(启用文本列表)

文本列表

显示注册为标签的文本。

选择状态

选择指示灯状态。如果未使用指示灯功能,只可以选择[正常]。

如果使用了指示灯功能,您可以根据指示灯状态设置标签。

标签设置

设置标签文本的字体。

字体类型

从[标准字体]、[矢量字体]或[图像字体]中选择文本的字体类型。

矢量字体和标准字体

  • 标准字体

该位图字体显示速度快,因为它由像素点构成。

  • 矢量字体

矢量字体在被放大时仍能保持原来的形状,因为其结构是用线条描述的。

自动调节文本大小

如果选择[矢量字体],[自动调节文本大小]选项会出现。通过选择该选项,字体大小会自动调节以适应部件中的文本。

大小

选择文本的字体大小。

  • 标准字体

在[8 x 8]到[64 x 128]的8像素范围内指定“宽度x高度”,或从[6 x 10]、[8 x 13]、[13 x 23]中选择一个固定大小。当使用固定大小时,只能显示单字节字母数字字符。

  • 矢量字体

6至127。当使用[自动调节文本大小]时,定义字体的[最大尺寸]和[最小尺寸]。文本字体大小在该范围内调节。

文本属性

选择文本属性。

  • 标准字体

从[标准]、[粗体]、[阴影]中选择
(当使用[6x10]字体尺寸时,选择[标准]或[阴影])

  • 矢量字体

从[标准]、[粗体]或[空心]中选择。

图像字体

窗口字体转换为位图图像,在人机界面上显示。

选择字体

定义字体,并设置[字形]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)因字体而不同。

自动调节文本大小

通过选择该选项,字体大小会在设置的范围内自动进行调节以适应部件中的文本。设置范围是1至1638。

文本

从已注册的文本列表中选择作为标签使用的文本。

如果选择[添加文本],将显示对话框,可以在文本列表中添加新文本。

添加文本

显示[添加文本]对话框,用于在文本列表中添加文件。

  • 如果文本列表设置中没有可用编号,或使用图像字体时选定的字体在操作系统中不存在,则不能[添加文本]。

行间距

设置一个0至255之间的值。只有当在[文本]栏中添加多行文本时才适用。如果将[字体类型]设置为[图像字体],则不能使用该选项。

对齐

从[左对齐]、[右对齐]、[居中]或[两端对齐]中选择文本的对齐方式。

添加文本

显示[添加文本]对话框,用于在文本列表中添加文件。

文本颜色

选择标签的文本颜色。

阴影颜色

选择标签文本的阴影颜色。

背景颜色

设置文本的背景色。

闪烁

选择闪烁及闪烁速度。可以为[文本颜色]、[阴影颜色]和[背景颜色]设置不同的闪烁设置。

固定位置

如果点击了该项,会将标签放在部件的中心。
