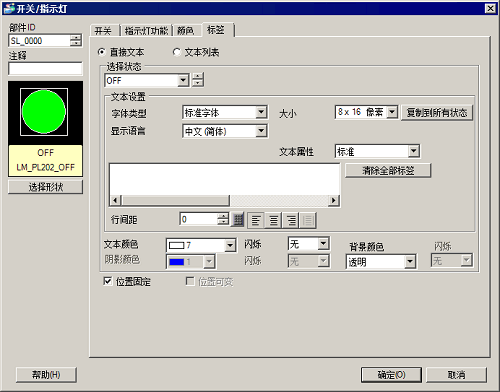

13.8.5 指示灯功能 - 标签

直接文本/文本列表

选择标签的文本类型。

在文本窗口中输入文本,它将被作为固定文本直接放在画面上。

使用以前保存的文本列表中的文本。
18.3 切换文本语言

选择状态

指定指示灯状态。

设置指示灯状态的标签。

设置OFF状态时指示灯的标签。

设置ON状态时指示灯的标签。

在[指示灯功能]的扩展设置中指定[状态数],然后设置每种指示灯状态的标签。
13.8 [指示灯]设置指南

标签设置

设置标签字体。

字体类型

选择文本的字体类型。

标准字体/矢量字体

  • 标准字体

使用位图字体时,可为字符指定垂直和水平方向的尺寸。缩放字符时,轮廓可能变得不平滑,或者字符被挤压。

  • 矢量字体

这是一种字符高度和宽度比率固定的轮廓字体。即使缩放字体,字母仍保存平滑的轮廓。但是,该字体会使用更多的人机界面磁盘空间。

自动调节文本大小

如果使用文本列表,[自动调节文本大小]选项会出现。通过选择该选项,字体大小会在设置的范围内自动进行调节以适应部件中的文本。

18.9 使用文本列表放置文本

大小

选择文本大小。每种字体类型都有不同的大小范围。

  • 大小

标准字体

以8 x 8像素为标准单位,宽度或高度为其1至8倍(8x8至64x64像素)。
以8 x 16像素为标准单位,宽度或高度为其1至8倍(8x16至64x128像素)。

矢量字体

6至127
如果您选择[自动调节文本大小],您可以调节[最大尺寸]和[最小尺寸]。

  • 固定大小

当选择[标准字体]时可用。可以选择6x10像素、8x13像素或13x23像素。
如果使用6x10像素字体,不能将[文本属性]设置为[粗体]。

显示语言

从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]中选择文本语言。

文本属性

每种字型都有不同的样式范围。

  • 标准字体

从[标准]、[粗体]、[阴影]中选择。

  • 矢量字体

从[标准]、[粗体]或[空心]中选择。

图像字体

Windows字体被转换成位图,并且在显示部件中使用。

选择字体

定义字体,并设置[字形]、[大小]和[字符集]。可以定义的属性(字形、大小和字符集)因字体而不同。

  • 如果选择[文本列表],设置方法取决于是否在[通用设置]-[文本列表设置]中勾选了[启用语言切换功能]。
    如果未勾选[启用语言切换功能],则不会自动注册文本显示部件中使用的图像字体字符。注册后,即可在[图像字体]设置对话框中[使用的字符]处查看注册内容。

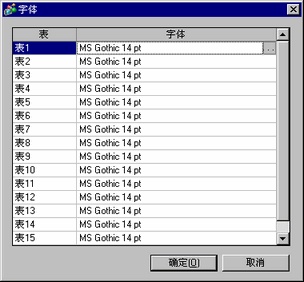

    如果勾选了[启用语言切换功能],请定义各表的字体。[字体]对话框打开后,点击,定义[字体]、[字形]、[大小]和[字符集]。

自动调节文本大小

通过选择该选项,字体大小会在设置的范围内自动进行调节以适应部件中的文本。自动调节设置的范围是1~1638点。

消除锯齿

消除锯齿功能可使字符边缘变得平滑,使字符更美观。

文本(输入框)

如果选择了[直接文本],请输入文本。

复制到所有状态

将文本和字体复制到[选择状态]列表中的所有状态。

  • 只有当使用了指示灯功能时才可以设置此项。

清除全部标签

清除所有状态中的文本。所有其他标签设置如字体类型和颜色等仍保持不变。

  • 只有当使用了指示灯功能时才可以设置此项。

行间距

设置一个0至255之间的值。只有当在[文本]栏中添加多行文本时才适用。

如果将[字体类型]设置为[图像字体],则不能使用该选项。

对齐

对齐输入的文本。如果文本是两行或多行,可以选择[左对齐]、[右对齐]或[居中]。当[字体类型]是[图像字体]时,还可以选择[两端对齐]。

文本颜色

设置文本的显示颜色。

8.3.1 设置颜色

背景颜色

设置文本的背景色。

8.3.1 设置颜色

阴影颜色

如果选择了[字体类型]菜单-[标准字体]选项和[文本属性]菜单-[阴影]选项,请为文本阴影设置颜色。

8.3.1 设置颜色

闪烁

选择闪烁及闪烁速度。可以为[文本颜色]、[阴影颜色]和[背景颜色]选择不同的闪烁设置。

位置固定

设置是否将标签的显示位置固定在部件的中心。

位置可变

在放置完部件后,对标签尺寸或位置所做的任何更改都将复制到所有其他状态。如需在不影响其他状态的情况下更改个别状态标签的尺寸或位置,确保不要选中该选项。
