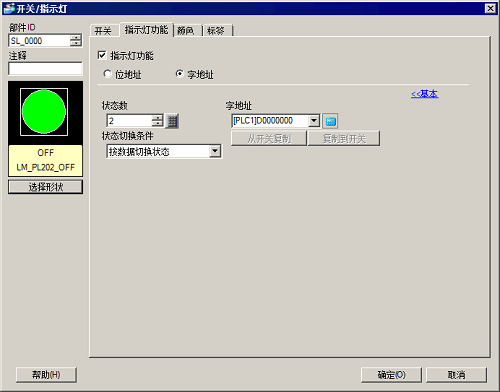

13.8.3 指示灯功能 - 扩展/字地址

当使用字地址时选择它。

状态数

设置显示状态数。各[状态切换条件]的设置范围不同。

状态切换条件

选择切换指示灯显示的条件。

指示灯状态根据16个位地址各自的ON/OFF状态而改变。
13.5 通过更改字地址的位来切换状态

可以通过保存一个0~255间的值来更改指示灯状态。

指示灯状态根据指定字地址中低8位的ON/OFF状态组合而改变。最多可以定义256组不同的颜色。
13.6 通过更改字地址值来切换状态

指示灯状态根据字地址的值而改变。可以设置1~256个范围。多个范围可指定同一状态(形状和/或颜色设置)。
按范围切换状态

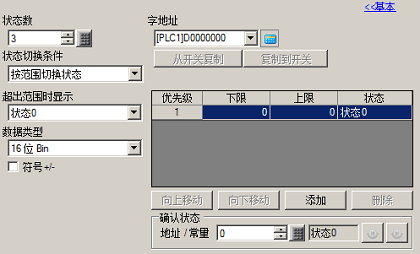

字地址

选择用于切换指示灯显示的字地址。

按范围切换状态

超出范围时显示

当字地址值超出设置的所有范围时,将显示此处指定的[状态]。

数据类型

选择字地址的数据格式。

符号+/-

指定是否使用负数。只有当[数据类型]是[16位Bin]或[32位Bin]时才能使用此项。

优先级

显示范围设置的优先级。编号越小,优先级越高。

如果一个范围的[上限]大于下一个范围的[下限],将显示优先级较高的[状态]。

下限/上限

设置用于切换状态的各个范围。当字地址的值在下限和上限之间时(下限 <= 字地址值 <= 上限),指示灯按指定的[状态]显示。

数据类型

符号+/-

设置范围

8位Bin

不选

0~255

勾选

-128~127

16位Bin

不选

0~65535

勾选

-32768~32767

32位Bin

不选

0~4294967295

勾选

-2147483648~2147483647

8位BCD

-

0~99

16位BCD

-

0~9999

32位BCD

-

0~99999999

状态

选择当字地址值处于[下限]和[上限]之间时指示灯的显示状态。多个范围可指定相同的[状态]。

向上移动/向下移动

上下移动选定的范围可更改其优先级。上移提升优先级,下移降低优先级。

添加

在选定行的上方新增一个范围。

最多可以添加256行。

删除

删除选定的范围设置。

仅有一行时不能删除。

确认状态地址/常量

查看指示灯的显示如何根据字地址值而变化。

可在[选择形状]窗口预览与值(在[常量]中输入数值时)或范围(当用左右箭头切换范围时)对应的状态。

多个范围指定同一状态

无论状态数是多少,范围设置最多可添加256行,且多个范围可指定相同的状态。

状态数: 2

超出范围时显示:状态0(灰)



范围设置

范围1:状态1(红)

范围2:状态1(红)

范围3:状态1(红)

利用[优先级]简化设置

利用[优先级]设置,可减少需要设置的范围数。

状态数: 3

超出范围时显示:状态0(灰)

如果依次设置范围1~3,则需要的范围设置数量与范围数相同。

优先级

下限

上限

状态

1

20

39

状态1(黄)

2

40

80

状态2(红)

3

81

100

状态1(黄)



将范围1~3设置为一个对应于状态1(黄)的范围,将范围2设置为一个对应于状态2(红)的范围。将状态2的优先级设置为高于状态1的优先级,当D100的值在40~80之间时显示状态2。

优先级

下限

上限

状态

1

40

80

状态2(红)

2

20

100

状态1(黄)
