当使用多个位地址时选择此项。

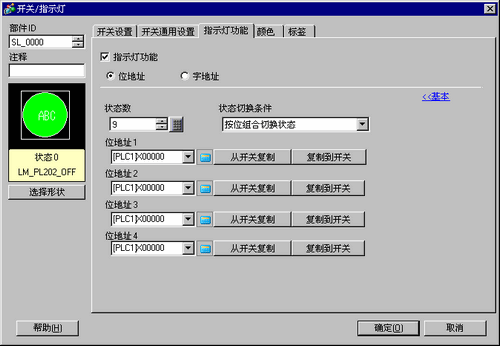

状态数
定义指示灯的状态数。各[状态切换条件]的设置范围不同。
对于[按位组合切换状态]：2~16
对于[按位切换状态]：3~5
为一个指示灯设置4种颜色，状态数就是4。
状态切换条件
使用4个位地址，一个指示灯用不同颜色显示位地址的ON(1)/OFF(0)状态的组合。
按位切换状态
指示灯颜色会根据单独的4个位地址的ON/OFF状态进行变化。
13.3 将多个位置ON/OFF(最多5种状态)
按位组合切换状态
指示灯颜色会根据组合的4个位地址的ON/OFF状态进行变化。13.4 更改多个位(最多16种状态)
当[状态数]为2或以下时禁用该设置。
位地址
指定位地址，控制指示灯的ON/OFF。
要设置的地址数根据指定的[状态数]或[状态切换条件]的不同而有所不同。
状态列表
显示的状态根据位地址值的ON/OFF组合而改变。
如果选择了[按位组合切换状态]，而各个位的ON/OFF状态组合与[状态数]中的任何一个组合都不匹配，则指示灯将不能正常显示。例如，如果[状态数]是3，则可以使用状态0、1和2。将位1和2置ON会创建无效状态3，指示灯继续显示其以前的有效状态。如果在状态为3时从带有指示灯的画面切换到另一个画面，将不会显示指示灯。
如果选择了[按位切换状态]且多个位为ON，状态取决于首先置ON的位地址。
|
[状态数] |
[选择形状]中的选择 |
按位组合切换状态 |
按位切换状态 |
||||||
|---|---|---|---|---|---|---|---|---|---|
|
位4 |
位3 |
位2 |
位1 |
位4 |
位3 |
位2 |
位1 | ||
|
2 |
OFF |
位地址=0 |
|||||||
|
ON |
位地址=1 |
||||||||
|
大于等于3 |
状态0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
状态1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 | |
|
状态2 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 | |
|
状态3 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 | |
|
状态4 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 | |
|
状态5 |
0 |
1 |
0 |
1 |
- |
||||
|
状态6 |
0 |
1 |
1 |
0 |
- |
||||
|
状态7 |
0 |
1 |
1 |
1 |
- |
||||
|
状态8 |
1 |
0 |
0 |
0 |
- |
||||
|
状态9 |
1 |
0 |
0 |
1 |
- |
||||
|
状态10 |
1 |
0 |
1 |
0 |
- |
||||
|
状态11 |
1 |
0 |
1 |
1 |
- |
||||
|
状态12 |
1 |
1 |
0 |
0 |
- |
||||
|
状态13 |
1 |
1 |
0 |
1 |
- |
||||
|
状态14 |
1 |
1 |
1 |
0 |
- |
||||
|
状态15 |
1 |
1 |
1 |
1 |
- |
||||
|
状态16 |
- |
- |
|||||||
|
· · |
- |
- |
|||||||
|
状态255 |
- |
- |
|||||||
