13.3.1 设置步骤 - 打开/关闭多个ON/OFF位(最多5种状态)

下面介绍如何用一个指示灯以不同颜色来显示起重机的移动方向(右、左或停止)及错误提示位状态。使用以下方法，可显示5种状态，包括所有位均OFF。

1. 在[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[指示灯(L)]或点击图标，在画面上放置一个指示灯。

2. 双击画面上放置的指示灯。画面上将显示[开关/指示灯]对话框。点击[扩展]。

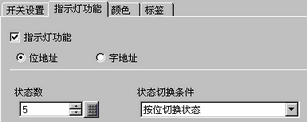

3. 设置[状态数]和[状态切换条件]。将[状态数]设置为3以上，才能设置[状态切换条件]。(例如，[状态数] = 5，[状态切换条件] = 按位切换状态)

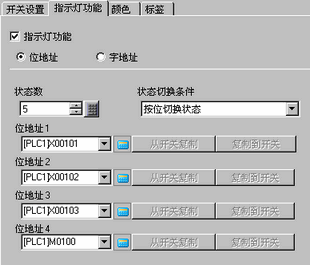

4. 设置[位地址1]。从 [输入地址]对话框中，选择控制器/PLC，将寄存器地址设为X101，然后点击[Ent]。(例如，X101)。

5. 此外，如下所示设置[位地址2]到[位地址4]
   (例如，[位地址2] X102，[位地址3] X103，[位地址4] M100)





   • 可通过将相应的位地址置ON(1)或OFF(0)来定义各个[状态]。

     状态	描述
     	位地址4	位地址3	位地址2	位地址1
     [状态0]	0	0	0	0
     [状态1]	0	0	0	1
     [状态2]	0	0	1	0
     [状态3]	0	1	0	0
     [状态4]	1	0	0	0

   • 同时将多个位置ON时，指示灯按升序显示：[位1]->[位2]->[位3]->[位4]。

6. 在[选择形状]中选择每种[状态]的指示灯形状。

7. 点击[颜色]选项卡。在 [ 选择状态 ] 列表中，选择 [ 状态 0] 并定义其 [ 显示颜色 ]。
   [ 状态 0] 是所有位 “全部 OFF”的状态。


8. 在[选择状态]中选择[状态1]并设置[显示颜色]。[状态1]是指定位地址X101为ON的状态。

9. 设置[状态2]至[状态4]的[显示颜色]。



   • 根据所选的形状，颜色设置步骤可能与上面介绍的步骤不同。点击[选择形状]。将显示[选择状态]窗口。选择每个状态，然后点击[打开]选择形状和颜色。

   • 根据所选的形状，可能不能更改颜色。

10. 点击[标签]选项卡。定义将显示在指示灯上的标签。指定字体类型和大小，然后在矩形文本区输入要显示的文本。点击[确定]。



    • 选择指示灯后按下[F2]键，可以直接编辑标签文本。
