13.4.1 设置步骤 - 更改多个位(最多16种状态)

下面将4个位(X101至X104)组合在一起,用一个指示灯以不同颜色显示16种状态。

  1. 在[部件(P)]菜单中选择[开关/指示灯(C)],然后选择[指示灯(L)]或点击图标,在画面上放置一个指示灯。

  2. 双击画面上放置的指示灯。画面上将显示[开关/指示灯]对话框。点击[扩展]。

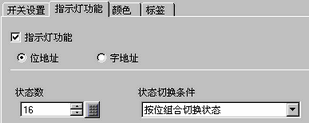

  3. 设置[状态数]和[状态切换条件]。将[状态数]设置为3以上,才能设置[状态切换条件]。(例如,[状态数]16,[状态切换条件]为按位组合切换状态)

  4. 在[位地址]字段,设置位地址,用于定义指示灯的颜色编码。

    • 将每种[状态]定义为相应位地址的ON(1)/OFF(0)。

      状态

      描述

      位地址4

      位地址3

      位地址2

      位地址1

      [状态0]

      0

      0

      0

      0

      [状态1]

      0

      0

      0

      1

      [状态2]

      0

      0

      1

      0

      [状态3]

      0

      0

      1

      1

      [状态4]

      0

      1

      0

      0

      [状态5]

      0

      1

      0

      1

      [状态6]

      0

      1

      1

      0

      [状态7]

      0

      1

      1

      1

      [状态8]

      1

      0

      0

      0

      [状态9]

      1

      0

      0

      1

      [状态10]

      1

      0

      1

      0

      [状态11]

      1

      0

      1

      1

      [状态12]

      1

      1

      0

      0

      [状态13]

      1

      1

      0

      1

      [状态14]

      1

      1

      1

      0

      [状态15]

      1

      1

      1

      1

    • 如果使用定义的[选择状态]选项以外的一个状态,指示灯不能正常显示。
      例如,如果[状态数]是3,则可以使用状态0、1和2。将位1和2置ON会创建无效状态3,指示灯状态不会更新。如果在状态为3时从带有指示灯的画面切换到另一个画面,将不会显示指示灯。

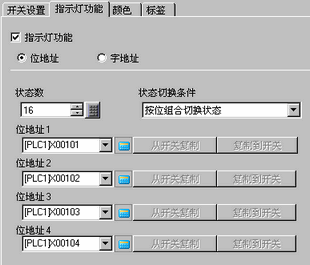

  5. 此外,如下所示设置[位地址2]到[位地址4]
    (例如,[位地址2] X102,[位地址3] X103,[位地址4] X104)

  6. 在[选择形状]中选择每种[状态]的指示灯形状。

  7. 点击[颜色]选项卡。在[选择数据]列表中,选择[状态0]并定义其 显示颜色]。
    [状态0]是所有位地址“全部OFF”的状态。

  8. 在[选择状态]中选择[状态1]并设置[显示颜色]。[状态1]是指定位地址X101为ON的状态。

  9. 设置[状态2]至[状态15]的显示颜色。

    • 根据所选的形状,颜色设置步骤可能与上面介绍的步骤不同。点击[选择形状]。将显示[选择状态]窗口。选择每个状态,然后点击[打开]选择形状和颜色。

    • 根据所选的形状,可能不能更改颜色。

  10. 点击[标签]选项卡。定义将显示在指示灯上的标签。指定字体类型和大小,然后在矩形文本区输入要显示的文本。点击[确定]。

    • 选择指示灯后按下[F2]键,可以直接编辑标签文本。
