13.5.1 设置步骤 - 更改字地址的位状态(位设置)

在如下步骤中，来自控制器/PLC的错误信息被映射到字地址(D100)的每个位中。当出现错误时，相应的字地址位将置ON，用同一地址设置的指示灯将显示相应的颜色。

1. 在[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[指示灯(L)]或点击图标，在画面上放置一个指示灯。

2. 双击画面上放置的指示灯。画面上将显示[开关/指示灯]对话框。点击[扩展]。

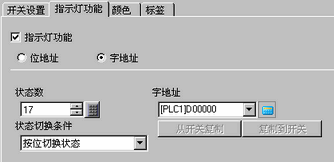

3. 设置[状态数]和[状态切换条件]。将[状态数]设置为3以上，才能设置[状态切换条件]。
   (例如，[状态数] = 17，[状态切换条件] = 按位切换状态)


4. 在[字地址]中指定用于显示不同颜色的地址。(例如，D100)

5. 在[选择形状]中选择每种[状态]的指示灯形状。

6. 点击[颜色]选项卡。在[选择状态]列表中，选择[状态0]并定义其[显示颜色]。
   [状态0]是所有位“全部OFF”的状态。





• 可通过将相应的位地址置ON(1)或OFF(0)来定义各个[状态]。


  状态	描述
  [状态0]	全0
  [状态1]	只有位0为1。
  [状态2]	只有位1为1。
  [状态3]	只有位2为1。
  [状态4]	只有位3为1。
  [状态5]	只有位4为1。
  [状态6]	只有位5为1。
  [状态7]	只有位6为1。
  [状态8]	只有位7为1。
  [状态9]	只有位8为1。
  [状态10]	只有位9为1。
  [状态11]	只有位10为1。
  [状态12]	只有位11为1。
  [状态13]	只有位12为1。
  [状态14]	只有位13为1。
  [状态15]	只有位14为1。
  [状态16]	只有位15为1。
  :	:
  [状态32]	只有位31为1。

• 当多个位同时置ON时，指示灯按从“位0”到“位15”的升序显示。

7. 在[选择状态]中选择[状态1]并设置[显示颜色]。[状态1]是字地址D100的位0置ON的状态。


8. 设置[状态2]至[状态16]的[显示颜色]。



   • 根据所选的形状，颜色设置步骤可能与上面介绍的步骤不同。点击[选择形状]。将显示[选择状态]窗口。选择状态，点击[打开]定义该状态的形状和颜色。

   • 根据所选的形状，可能不能更改颜色。

9. 点击[标签]选项卡，定义各个状态的标签。指定字体类型和大小，然后输入文本并点击[确定]。




   • 选择指示灯后按下[F2]键，可以直接编辑标签文本。
