17.3.1 设置步骤 - 更改显示的文本

1. 从[通用设置(R)]菜单中选择[文本注册(T)]或点击。将弹出[新建/打开]对话框。

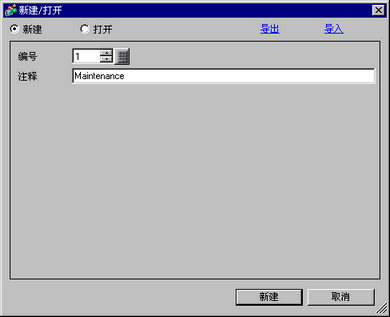

2. 设置文本编号和注释，然后点击[新建]。显示文本输入。
   例如，编号=“1”，注释=“Maintenance”


3. 将显示文本输入画面。为该消息输入文本。


4. 然后，配置消息显示器设置。打开绘制画面。在[部件(P)]菜单上选择[消息显示器(M)]或点击，打开并显示您想在上面显示文本的画面。

5. 双击新的消息显示器。将显示如下对话框。

6. 选择[文本显示]，然后切换到[扩展]视图。


7. 在[指定文本文件编号]中选择指定将要显示的文本的方法。设置[文本文件编号]。

8. 在[起始行位地址]中，设置触发消息显示器的地址。



   • 设置一个用于指定位的位地址或字地址。如果设置位地址，将会分配顺序地址的[位数]以设置显示起始行。如果您设置字地址，将使用字(16位)中顺序位的[位数]。

9. 在[位数]栏，设置用于指定起始行显示的位数。



   • 所需使用的位数取决于[滚动行数]。当一次滚动4行时，最多需要滚动三次来显示12行。保存“3”需要2个位。


10. 在[滚动行数]栏，设置每次滚动的文本行数。

11. 点击[显示设置]选项卡。设置[显示字符数]和[显示行数]。



    • 将[显示字符数]设置为“1”，则显示一个单字节字符。设置为“2”，则显示一个双字节字符。

12. 需要的话，在[颜色]选项卡上设置消息显示器的颜色和文本颜色，然后点击[确定]。消息显示器设置完成。


13. 设置用于滚动消息的开关。从[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[字开关(W)]或点击。将开关放置在画面上。

14. 双击所放置的开关部件。将显示如下对话框。


15. 在[选择形状]中选择开关形状。

16. 在[字地址]栏中设置当触摸该开关时要写入数据的地址(D100)。

17. 在[字操作]下拉列表中选择[数据加]。在[加基本字地址]中设置一个地址值。


18. 需要的话，在[颜色]选项卡和[标签]选项卡上设置开关颜色和标签，然后点击[确定]。这样即完成了滚动至下一文本的开关的创建。


19. 同样创建一个滚动至前一文本的开关。放置字开关并从[字操作]下拉列表中选择[减数据]。


两个滚动开关放置完毕。
