19.8.1 设置步骤 - 使用趋势图查看历史数据

需查看字地址(D100)的历史数据时请使用这些设置。

1. 从[部件(P)]菜单中选择[历史趋势图(H)]或点击。将图表放置在画面上。

2. 双击新建的图表。将显示如下对话框。
   设置采样组和地址(D100)，然后调节显示所需的设置，如线条颜色、显示数据的数量等。
   19.4.1 设置步骤 - 使用趋势图

3. 点击[显示历史数据]选项卡，勾选[显示历史数据]复选框。




   • 每个画面上只能放置一个具有显示历史数据功能的历史趋势图部件。

   • 如果在[通用设置]-[采样设置]-[模式]选项卡中没有为采样组选择[备份采样数据]，则勾选[显示指针]将无效。

4. 设置将显示历史数据的开关。
   选择[开关]选项卡，设置每触摸一次上下滚动的行数。



5.

   • 如果使用[开关指示灯]部件的[特殊开关]功能添加[历史趋势图开关]操作时(而不是使用历史趋势图部件中的开关)，则可以设置单个开关的形状和颜色。

   • 如果在[通用设置]-[采样设置]-[模式]选项卡中没有为采样组选择[备份采样数据]，则勾选[放大]和[缩小]显示开关将无效。

6. 在[选择形状]中选择开关形状。

7. 在[开关标签]中，选择开关标签的[字体类型]和[显示语言]。设置[文本颜色]。


8. 在[开关标签]中，选择一个开关并在[标签]中输入文本。每个开关都需要输入一个标签文本。


9. 在[开关颜色]中，选择开关的颜色。



   • 开关被放置在历史趋势图的右上角。


   • 图表上的每个开关都可以单独选择和移动到画面中的任何地方。


   • 根据所选的形状，可能不能更改颜色。

   • 选择开关后按下[F2]键，您可以直接编辑标签文本。

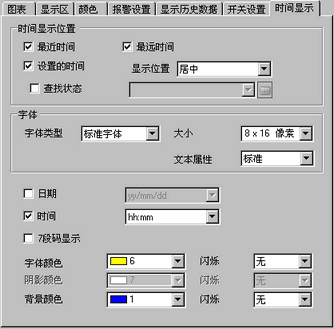

10. 在[时间显示]选项卡中，勾选[最近时间或[最远时间]复选框。设置显示格式和颜色，然后点击[确定]。




    • 如果在[通用设置]-[采样设置]-[模式]选项卡-[扩展设置]中没有为采样组选择[添加时间数据]，则勾选[最近时间]和[最远时间]将无效。

    • 如需显示[设置的时间]，请在[通用设置]-[采样设置]-[模式]选项卡中选择[备份采样数据]，并在历史趋势图的[显示历史数据]选项卡上勾选[显示指针]。
