注册新的部件图像。

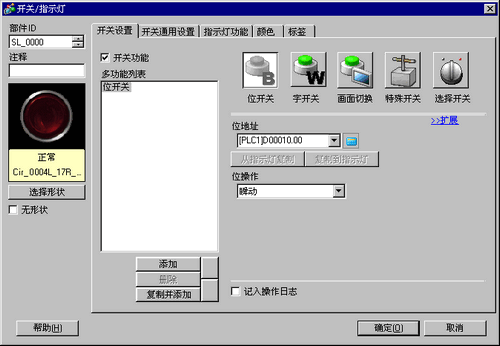

双击希望注册新图像的部件，弹出如下对话框。点击[选择形状]。(例如，开关)

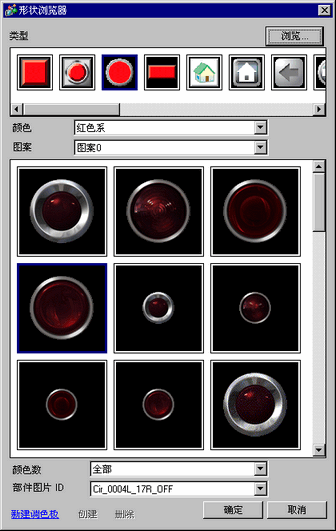

将显示[形状浏览器]对话框。点击[新建调色板]。
根据部件的形状点击[选择形状]，可能会打开另一个对话框[选择状态]。选择需要的状态，然后点击[打开]，打开[形状浏览器]对话框。
将显示[另存为]对话框。定义新部件的[保存在(I)]和[文件名(N)]，然后点击[保存(S)]。
当弹出如下消息时，点击[是(Y)]。

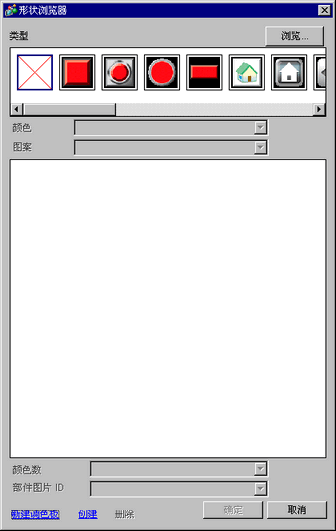

将弹出新注册的[形状浏览器]对话框。点击[创建]。

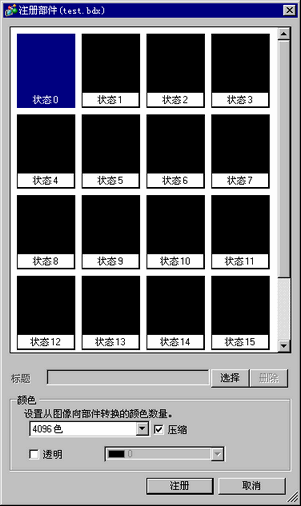

将弹出[注册部件]对话框。选择[状态0]，然后点击[选择]。
当[打开文件]对话框出现时，在[查找范围]中指定图像位置，选择文件的[文件名]，然后点击[打开]。

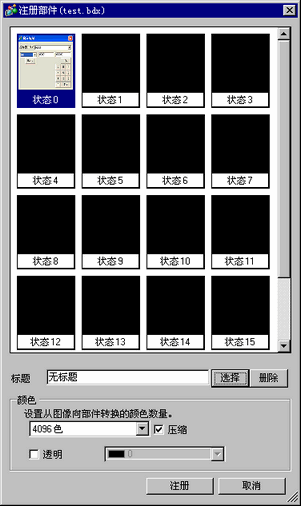

将在[注册部件]对话框的[状态0]中注册该图像。
需要的话，在[标题]和[颜色]中设置要注册的部件编号和颜色数，点击[注册]完成注册过程。
所创建原始部件的文件名为“*.bdx”。
如果使用的是GP-Pro EX V2.50或以上版本，则用V2.50以前版本创建的原始部件具有只读属性，不能编辑。
对于开关/指示灯或按键部件如果为每个状态均注册了图像(状态0：当OFF时，状态1：当ON时等)，则可以在图像间切换。
如果为注册的图像指定了多个状态，请勿将颜色设置为透明。否则，状态切换时图像不能正常显示。
如需为部件选择一幅已注册的图片，请打开部件对话框并点击[选择形状]。在[形状浏览器]对话框中，从[选择形状]中选择注册的部件图像。选择适当的图像并点击[确定]。
如果选择了一个以前注册的部件后点击[创建]，就可以编辑该部件图像。若要创建一幅新图像，请在未选择以前注册的部件的情况下点击[创建]。
可以注册最大为160 x 160个像素的图像部件。
使用注册图像的部件会使工程文件变得很大。在[颜色]设置中勾选[压缩]复选框管理工程大小。
最多可以在一个部件调色板文件中注册200个图像部件。
可以将常用部件注册为包。
8.10 重复使用部件和图形(包)
经放大或缩小的图像部件在人机界面和GP-Pro-EX中的显示可能有所不同。
已注册图像的大小由于状态的不同而有所不同时，较大图像会保持原状，而较小的图像则会放大。
您不能注册或删除一个预先制做好的PDX文件。
可注册到部件的图像文件类型是BMP、JPEG、DPD和PNG。
