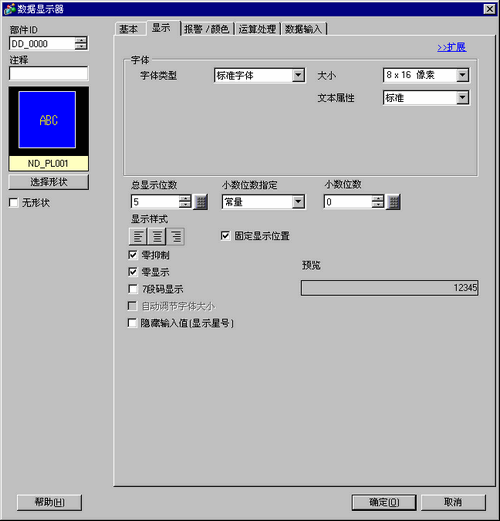

设置“数值显示”的字体和属性。
字体
设置数值的字体。
字体类型
从[标准字体]、[矢量字体]或[图像字体]中为数值选择一种字体类型。
矢量字体和标准字体
标准字体
使用位图字体时，可为字符指定垂直和水平方向的尺寸。当您放大/缩小字符时，轮廓可能变得不平滑，或者字符被挤压。
矢量字体
这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字母仍保存平滑的轮廓。但是，该字体会使用更多的人机界面磁盘空间。
大小
设置数值的字体大小。
标准字体
(8至64)×(8至128)
标准字体(固定大小)
可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。
矢量字体
6~127
文本属性
选择文本属性。
标准字体
从[标准]、[粗体]、[阴影]进行选择
(当使用[6x10]固定字体大小时，选择[标准]或[阴影]。)
矢量字体
从[标准]、[粗体]或[空心]中选择。
如果使用[7段码显示]或[矢量字体]的同时使用了[自动调节字体大小]，则不能定义[文本属性]。
图像字体
窗口字体转换为位图图像，在人机界面上显示。
选择字体
选择字体，并定义[样式]、[大小]和[字符集]。可以定义的属性(样式、大小和字符集)因字体而不同。
不能选择比例字体。
数据显示器-[数值显示]部件中使用的图像字体，其字符会被自动注册。可在[图像字体]对话框的[使用的字符]处查看注册的内容。
位图字体
可以使用已准备的位图图像来唯一表示数值和符号。
总显示位数
设置显示数据的位数。显示位数包括小数点后面的数字。但是，显示位数不包括小数点。
小数位数指定
选择小数位数的指定方法。只有当[数据类型]为[Dec]或[BCD]时，该设置才可用。
常量
为小数位数指定一个固定值。(直接指定)
地址
指定保存小数位数的地址。(间接指定)
小数位数
当[小数位数指定]是[常量]时，选择小数点后面的位数。
如果总显示位数为5，小数位数为2，则显示如下：
可以设置的小数位数取决于[数据类型]。
|
数据长度 |
数据类型 |
总显示位数 |
小数位数 |
|---|---|---|---|
|
设置范围 |
|||
|
8位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
— | |
|
BCD |
1~11 |
0~10 | |
|
Oct |
1~11 |
— | |
|
Bin |
1~8 |
— | |
|
16位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
— | |
|
BCD |
1~11 |
0~10 | |
|
Oct |
1~11 |
— | |
|
Bin |
1~16 |
— | |
|
32位 |
Dec |
1~11 |
0~10 |
|
Hex |
1~11 |
— | |
|
BCD |
1~11 |
0~10 | |
|
Bin |
1~32 |
— | |
|
浮点 |
1~17 |
0~16 | |
小数位数地址
当[小数位数指定]是[地址]时，指定保存小数位数的地址。
显示样式
选择数字显示区的数值的对齐方式：[右对齐]、[左对齐]或[居中]。
固定位置
选择该选项后，将在部件的中心显示数值。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
零显示
当数据为0时显示“0”。
7段码显示
选择该选项后，将以7段码的形式来显示数值。
当选择[位图字体]和[图像字体]时不能设置此项。
如果选择了[固定大小](从字体[大小]列表中选择)时，则该选项将不可用。
如果在[基本]选项卡的[扩展]画面上设置了[显示格式]选项，则不能设置它。
自动调节字体大小
如需与矢量字体一起使用，请选择该选项，以无上下边距的形式显示数值。
当选择[标准字体]、[位图字体]或[图像字体]时不能设置此项。
该设置对于[7段码显示]不适用。
隐藏输入值(显示星号)
设置是否以星号表示输入的数值。当输入密码或要求提高安全级别的其他类型数据输入时，该功能非常有用。
不能在使用[7段码显示]的同时使用“隐藏输入值(显示星号)”。
预览
根据设置显示数据的预览。
