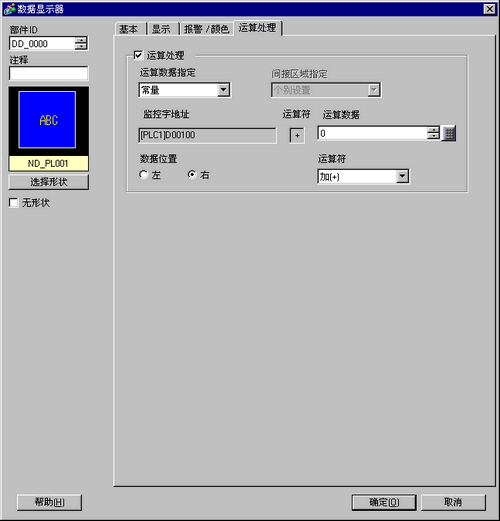

14.11.1.9 数值显示 - 运算处理

您可以对从控制器/PLC中读取的数据执行算术运算并显示结果数据。

处理

设置是否对保存在[监控字地址]中的数据执行算术运算和显示结果。

运算数据指定

选择设置数据进行运算的方法。

写入一个设定常量作为要运算的数据。(直接指定)

指定保存将进行运算的数据的地址。(间接指定)

间接区域指定

当选择[地址]或[控制器类型和地址]([基本]选项卡 - [地址类型])或选择[地址]([运算处理]选项卡 - [运算数据指定])时显示。选此方法指定保存运算数据的地址。

使用保存在[监控字地址]中的值及随后的地址进行算术运算。

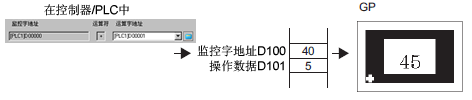

示例:如果运算数据指定是[地址],间接区域指定是[显示地址后的区域],[运算符]是[+]。

为运算数据选择单独的字地址。

监控字地址

显示[基本]选项卡上指定的[监控字地址]。

运算数据

对于[字地址]数据,设置其他数据。

如果将[运算数据指定]设置为[常量],请在此处输入运算数据。[基本]选项卡上的每种[数据类型]都有不同的大小范围。如果设置了[地址],请指定将保存运算数据的地址。

数据类型

符号+/-

范围

8位

Dec

OFF

0~255

启用

-128~127

Hex

0~FF(h)

Oct

0~377(o)

Bin

0~FF(h)

BCD

0~99

16位

Dec

禁用

0~65535

ON

-32768~32767

Hex

0~FFFF(h)

Oct

0~177777(o)

Bin

0~FFFF(h)

BCD

0~9999

32位

Dec

禁用

0~4294967295

ON

-2147483648~2147483647

Hex

0~FFFFFFFF(h)

Bin

0~FFFFFFFF(h)

BCD

0~99999999

浮点

-9.9e16 到9.9e16

数据位置

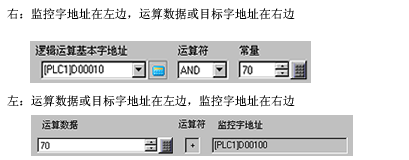

从[右]或[左]中选择运算数据或目标字地址的显示位置。

运算符

从[加号(+)]、[减号(-)]、[乘号(*)]、[除号(/)]、[逻辑与(&)]、[逻辑或(|)]或[异或(^)]中选择运算符。

  • 当运算的数据格式是32位浮点数时,只能执行加、减、乘和除运算。
