显示保存在控制器/PLC指定字地址中的数值数据。
监控字地址
可实时显示此处指定的字地址中保存的数值数据。
由于实型变量的长度是64位，因此不能显示实型变量。
允许输入
允许接受来自键盘、条形码阅读器或2维条形码阅读器的输入。勾选此复选框后，将显示[数据输入]选项卡。
如果在[显示设置]选项卡的[扩展]画面上设置了[显示格式]选项，就不能设置此项。

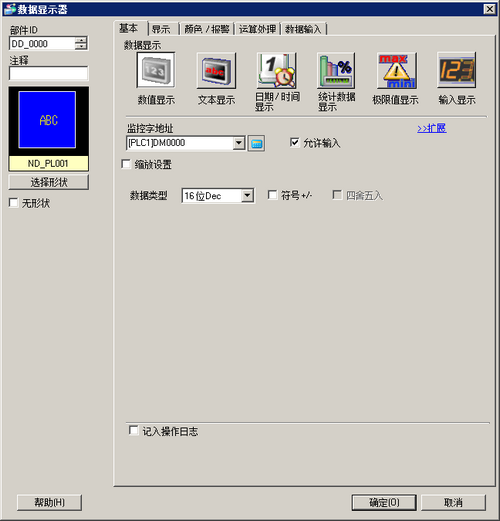

14.11.1.3 数值显示 - 数据输入/基本
缩放设置
执行缩放后，将根据源范围和显示范围自动转换[监控字地址]的数据。结果显示为数值。
数据类型
选择要显示数据的类型。
|
位长 |
数据类型 |
|---|---|
|
8位 |
Dec, Hex, Oct, Bin, BCD |
|
16位 |
Dec, Hex, Oct, Bin, BCD |
|
32位 |
Dec, Hex, Bin, BCD, Float |
当使用32位数据时，高位和低位字数据的关系具体取决于控制器/PLC类型。更多信息，请参阅控制器/PLC的手册。
浮点格式为IEEE754。
符号+/-
定义是否支持显示负数。需要显示负值时设置该选项。负数使用2的补码进行处理。
只有当[数据类型]为[Dec]时才可以对其进行设置。
四舍五入
设置是否在显示数据中对小数值进行四舍五入。如果未选择四舍五入法，小数部分将被丢弃。
当[数据类型]为[浮点]时，该设置可用。
记入操作日志
指定是否记录操作日志。只有当选择了[允许输入]时才可以指定。
在[通用设置]-[操作日志设置]中，如果取消勾选了[启用操作日志功能]复选框，则不能获取单个部件的操作日志。

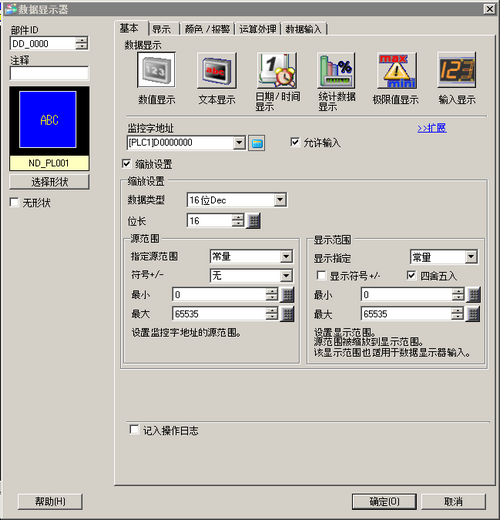

缩放设置
执行缩放后，将根据源范围和显示范围自动转换[监控字地址]的数据。结果显示为数值。(显示相对值)
例如：
数据类型
选择要显示数据的类型。
|
位长 |
数据类型 |
|---|---|
|
8位 |
Dec, Hex, Oct, Bin, BCD |
|
16位 |
Dec, Hex, Oct, Bin, BCD |
|
32位 |
Dec, Hex, Bin, BCD, Float |
位长
选择要显示的地址的有效位长。当[数据类型]是[8位]或[16位]时可设置此项。
[8位]：1~8
[16位]：1~16
当[地址类型]是[直接指定]时可选择8位。
源范围
指定源范围
选择如何指定源范围的最大值和最小值。
常量
指定一个设定的常量作为最大/最小值(直接指定)。
地址
指定保存最小/最大值的地址。(间接指定)
符号+/-
指定源数据是否能够处理负值数据。
无
仅正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
显示范围
显示指定
选择如何指定显示范围的最大和最小值。
常量
指定一个设定的常量作为最大/最小值(直接指定)。
地址
指定保存最小/最大值的地址。(间接指定)
四舍五入
当显示数据时，选择是否对小数部分进行四舍五入。
显示符号+/-
设置显示负数。
当[数据类型]为[Dec]时才可以设置它。
示例：当写入"-123"时
源范围/显示范围
最小/最大
为待显示的数值数据选择源范围和显示范围。
如果[指定源范围]或[显示指定]为常量，则可以输入最大值/最小值。
如果设置了[地址]，请指定将保存最小/最大值的字地址。
设置范围因[数据类型]、[符号+/-]和[显示符号+/-]的设置而不同。
8位
|
数据类型 |
符号+/- |
源范围 |
显示符号+/- |
显示范围 |
|---|---|---|---|---|
|
Dec |
无 |
0~255 |
禁用 |
0~255 |
|
启用 |
-128~127 | |||
|
2的补码 |
-128~127 |
禁用 |
0~255 | |
|
启用 |
-128~127 | |||
|
MSB符号 |
-127~127 |
禁用 |
0~255 | |
|
启用 |
-128~127 | |||
|
Hex |
无 |
0~255 |
- |
0~FF(h) |
|
2的补码 |
-128~127 |
- |
0~FF(h) | |
|
MSB符号 |
-127~127 |
- |
0~FF(h) | |
|
Oct |
无 |
0~255 |
- |
0~377(o) |
|
2的补码 |
-128~127 |
- |
0~377(o) | |
|
MSB符号 |
-127~127 |
- |
0~377(o) | |
|
BCD |
- |
0~99 |
- |
0~99 |
|
Bin |
无 |
0~255 |
- |
0~FF(h) |
|
2的补码 |
-128~127 |
- |
0~FF(h) | |
|
MSB符号 |
-127~127 |
- |
0~FF(h) |
16位
|
数据类型 |
符号+/- |
源范围 |
显示符号+/- |
显示范围 |
|---|---|---|---|---|
|
Dec |
无 |
0~65535 |
禁用 |
0~65535 |
|
启用 |
-32768~32767 | |||
|
2的补码 |
-32768~32767 |
禁用 |
0~65535 | |
|
启用 |
-32768~32767 | |||
|
MSB符号 |
-32767~32767 |
禁用 |
0~65535 | |
|
启用 |
-32768~32767 | |||
|
Hex |
无 |
0~65535 |
- |
0~FFFF(h) |
|
2的补码 |
-32768~32767 |
- |
0~FFFF(h) | |
|
MSB符号 |
-32767~32767 |
- |
0~FFFF(h) | |
|
Oct |
无 |
0~65535 |
- |
0~177777(o) |
|
2的补码 |
-32768~32767 |
- |
0~177777(o) | |
|
2的补码 |
-32767~32767 |
- |
0~177777(o) | |
|
BCD |
- |
0~9999 |
- |
0~9999 |
|
Bin |
无 |
0~65535 |
- |
0~FFFF(h) |
|
2的补码 |
-32768~32767 |
- |
0~FFFF(h) | |
|
MSB符号 |
-32767~32767 |
- |
0~FFFF(h) |
32位
|
数据类型 |
符号+/- |
源范围 |
显示符号+/- |
显示范围 |
|---|---|---|---|---|
|
Dec |
无 |
0~4294967295 |
禁用 |
0~4294967295 |
|
启用 |
-2147483647~2147483647 | |||
|
2的补码 |
-2147483648到 2147483647 |
禁用 |
0~4294967295 | |
|
启用 |
-2147483647~2147483647 | |||
|
MSB符号 |
-2147483647到 2147483647 |
禁用 |
0~4294967295 | |
|
启用 |
-2147483647~2147483647 | |||
|
Hex |
无 |
0~4294967295 |
- |
0~FFFFFFFF(h) |
|
2的补码 |
-2147483648到 2147483647 |
- |
0~FFFFFFFF(h) | |
|
MSB符号 |
-2147483647到 2147483647 |
- |
0~FFFFFFFF(h) | |
|
BCD |
- |
0~99999999 |
- |
0~99999999 |
|
Bin |
无 |
0~4294967295 |
- |
0~FFFFFFFF(h) |
|
2的补码 |
-2147483648到 2147483647 |
- |
0~FFFFFFFF(h) | |
|
MSB符号 |
-2147483647到 2147483647 |
- |
0~FFFFFFFF(h) | |
|
浮点 |
- |
-9.9e16~9.9e16 |
- |
-9.9e16~9.9e16 |
源范围和显示范围决定了输入数值的自动转换方式。即使获取了源范围之外的数值，也会自动转换数值，并用显示范围之外的值进行显示。
