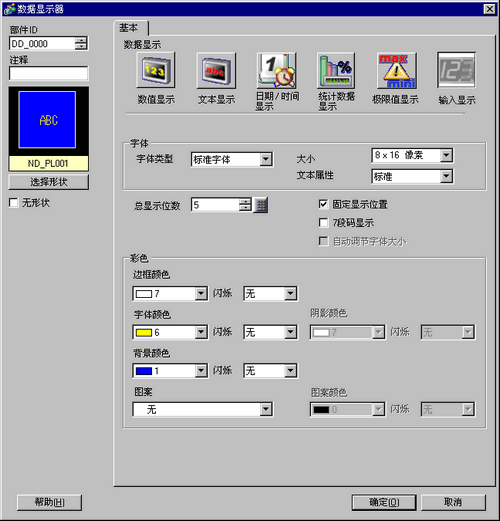

14.11.6.1 输入显示 - 基本

字体

配置输入显示的字体设置。

字体类型

从[标准字体]或[图像字体]中选择输入显示的字体类型。

矢量字体和标准字体

  • 标准字体

使用位图字体时,可指定一个字符垂直和水平方向的尺寸。当您放大/缩小字符时,轮廓可能变得不平滑,或者字符被挤压。

  • 矢量字体

这是一种字符高度和宽度比率固定的轮廓字体。即使您放大/缩小字体,字母仍保存平滑的轮廓。但是,该字体会使用更多的人机界面磁盘空间。

  • 如果输入的文本代码与在输入显示设置的文本代码不匹配,将不能正确显示文本。

大小

选择输入显示的字体大小。

  • 标准字体

(8至64)×(8至128)

  • 标准字体(固定大小)

您可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。

  • 矢量字体

6~127

文本属性

选择文本属性。

  • 标准字体

从[标准]、[粗体]、[阴影]进行选择
(当使用[6x10]固定字体大小时,选择[标准]或[阴影]。)

  • 矢量字体

从[标准]、[粗体]或[空心]中选择。

  • 如果使用[7段码显示]或[矢量字体]的同时使用了[自动调节字体大小],则不能定义[文本属性]。

图像字体

窗口字体转换为位图图像,在人机界面上显示。

选择字体

定义字体,设置[字形]、[大小]和[字符集]。根据所选的[字体],可设置的[字形]、[大小]和[字符集]将有所不同。

  • 不能选择比例字体。

  • 对于输入显示部件,会将单字节字符、数字字符和一些符号自动注册为文本。如需显示或添加其他字符,请点击[字符注册]。

  • 如果输入未注册的字符,它们将不能正常显示。

总显示位数

选择将在数值显示器中显示的位数。显示位数包括小数点后面的数字。但是,显示位数不包括小数点。

固定位置

选择该选项后,将在部件的中心显示数值。

字符注册

系统设置中的[字体]打开。从[图像字体]-[字符注册]注册要在文本显示中显示的文本。

6.5 [字体]设置指南

7段码显示

选择该选项后,将以7段码的形式来显示数值。

自动调节字体大小

如需与矢量字体一起使用,请选择该选项,以无上下边距的形式显示数值。

闪烁

选择闪烁及闪烁速度。您可以为[边框颜色]、[数值颜色]、[阴影颜色]、[背景颜色]和[图案颜色]选择不同的闪烁设置。

边框颜色

设置输入显示部件的边框颜色。

数值颜色

设置输入显示部件的文本颜色。

阴影颜色

设置输入显示部件的阴影颜色。

背景颜色

设置输入显示部件的背景颜色。

图案

选择输入显示部件的背景图案。

图案颜色

选择输入显示部件的背景图案颜色。
