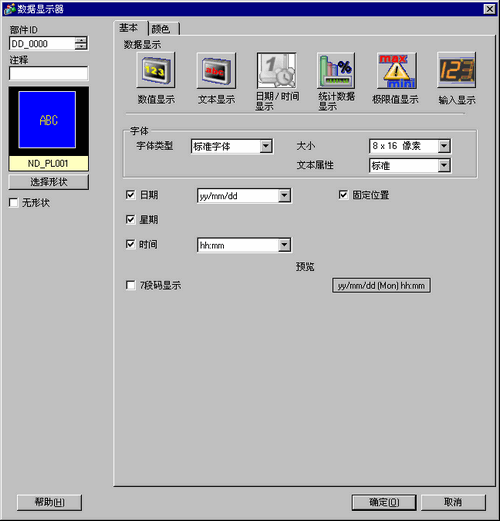

14.11.3.1 日期/时间显示 - 基本

请参考人机界面的时钟数据显示日期/时间。

字体

为日期/时间设置字体。

字体类型

从[标准字体]或[矢量字体]或[图像字体]中为日期/时间选择一种字体类型。

矢量字体和标准字体

  • 标准字体

使用位图字体时,可为字符指定垂直和水平方向的尺寸。当您放大/缩小字符时,轮廓可能变得不平滑,或者字符被挤压。

  • 矢量字体

这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体,字母仍保存平滑的轮廓。但是,该字体会使用更多的人机界面磁盘空间。

大小

为日期/时间选择字体大小。

  • 标准字体

(8至64)×(8至128)

  • 标准字体(固定大小)

可以在[6x10]、[8x13]、或[13x23]间选择(只显示单字节字符)。

  • 矢量字体

6~127

文本属性

选择文本属性。

  • 标准字体

从[标准]、[粗体]、[阴影]进行选择(当使用[6x10]固定字体大小时,选择[标准]或[阴影]。)

  • 矢量字体

从[标准]、[粗体]或[空心]中选择。

  • 该设置对于[7段码显示]不适用。

图像字体

窗口字体转换为位图图像,在人机界面上显示。

选择字体

定义字体,设置[字形]、[大小]和字符集。[字形]、[大小]和[字符集]设置根据字体类型而不同。

  • 不能设置比例字体。

  • 数据显示器-[日期/时间显示]部件中使用的图像字体,其字符会被自动注册。可在[图像字体]对话框的[使用的字符]处查看注册的内容。

监控日期/时间

从[显示屏类型]和[控制器/PLC]中选择要监控日期/时间的设备。
当选择[控制器/PLC]时,[日期/时间地址]即为监控日期/时间所使用的地址。指定日期/时间型Tag。

显示屏类型

日期

设置是否显示日期,并从[yy/mm/dd]、[dd/mm/yy]、[mm/dd/yy]、[20yy/mm/dd]、[dd/mm/20yy]或[mm/dd/20yy]中选择显示格式。

  • 如果使用的是双字节字符语言,而又选择了一种包含年份、月份或日期的显示格式时,数值将以双字节字符进行显示。但是,如果选择了[7段码显示],这些值将以单字节字符显示。

星期

选择是否显示星期。

时间

选择此项以显示时间,并从[hh:mm]或[hh:mm:ss]中选择显示格式。
如果[日期]选择[yy/mm/dd]或[20yy/mm/dd],从[hh/mm/ss]或[hh/mm]中选择时间格式。

  • 如果使用的是双字节字符语言,而又选择了一种包含时、分或秒的显示格式时,数值将以双字节字符进行显示。但是,如果选择了[7段码显示],这些值将以单字节字符显示。

固定位置

选择此项则在部件中心处显示数值。
如果选择了[无形状],则不能设置此项。

7段码显示

选择该选项后,将以7段码的形式来显示数值。

  • 当选择[图像字体]时不能设置此项。

  • 当[大小]为[固定大小]时,不能设置此项。

  • 只有将[文本属性]选择为[标准]时才可以设置此项。

预览

根据设置显示数据的预览。

控制器/PLC

数据类型

[TIME]、[DATE]、[TIME_OF_DAY]和[DATE_AND_TIME]中选择日期/时间的数据类型。

时间项

选择要显示的时间项目。
[数据类型]选择[TIME]时显示此项。

日期项

需要显示日期时勾选此项,并选择要显示的项目。
[数据类型]选择[DATE]和[DATE_AND_TIME]时显示此项。

星期

需要显示[星期]时勾选此项。
[数据类型]选择[DATE]和[DATE_AND_TIME]时显示此项。

时钟时间项

需要显示时钟时间时勾选此项,并选择要显示的时钟时间项目。
[数据类型]选择[TIME_OF_DAY]和[DATE_AND_TIME]时显示此项。

  • [数据类型]选择[TIME_OF_DAY]时,时钟时间项一直显示。

格式

选择[时间项]、[日期项]、[时钟时间项]中所选项目的显示格式。

首项位数

选择显示格式中第一项的位数。在[格式]处选择显示格式。
[数据类型]选择[TIME]时显示此项。

固定位置

指定是否将日期/时间的显示位置固定在部件中心。
如果选择了[无形状],将不能设置此项。

预览

根据设置显示数据的预览。
