16.6.1.2 2维码阅读器

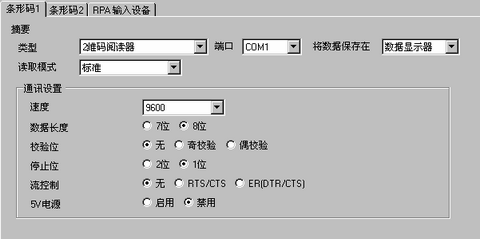

连接2维码阅读器的设置。

端口

选择连接端口:[COM1]、[USB/串口(RS-232C)]或[USB]。
如果人机界面选择IPC系列,只能将端口设置为COM1。

COM1、USB/串口(RS-232C)

当连接到COM1或USB/串口(RS-232C)时选择。

  • 如果选择[USB],将不显示[通讯设置]项目。

速度

从[2400]、[4800]、[9600]、[19200]、[38400]、[57600]或[115200]中选择通讯速度。

数据长度

从[7位]或[8位]中选择通讯数据长度。

校验位

选择通讯奇偶校验位:[偶校验]、[奇校验]或[无]。

停止位

选择通讯停止位长度:[1位]或[2位]。

流控制

选择通讯控制方式:[无]、[RTS/CTS]或[ER(DTR/CTS)]。
如果[端口]选择[USB/串口(RS-232C)],此项固定为[无]。

5V电源

指定是否设置5V电源。
如果[端口]选择[USB/串口(RS-232C],则自动选择[禁用]。

读取模式

选择读取模式。

在[标准]模式下,不能处理二进制数据。在该模式下,其他制造商生产的2维码阅读器能够使用上述设置读取数据。

在[DENSO QR 2维码阅读器]模式下,能够处理二进制数据。但在这种情况下,还需要将上述通讯格式也设置为2维码阅读器。

在[Tohken 2维码阅读器]模式中,还需要将上述通讯格式也设置为2维码阅读器。不能在[Tohken 2维码阅读器]模式下处理二进制数据。与DENSO模式不同的是, Tohken 2维码阅读器不检查数字或BBC的数量,并根据代码数据中的CR+LF代码判断代码数据结束。
