A.1.1.3 特殊继电器(Direct Access方式)

特殊继电器结构

Direct Access方式

各个地址的详情-特殊继电器

• 通用继电器信息(LS2032)

0位

每个通讯周期进行ON/OFF切换。

1位

当基本画面或窗口切换后，该位将被置ON，直到与画面中设置的所有设备地址的通讯均已成功且部件操作或处理均已完成。

2位

只有当发生通讯错误时才置ON。

3位

在上电显示初始画面时置ON。

4位

通常为ON。

5位

通常为OFF。

6位

当清除备份SRAM时置ON。(仅板上备份SRAM)

7位

当使用D脚本时，在发生BCD错误时置ON。

8位

当使用D脚本时，在发生零错误时置ON。

9位

当不能向备份SRAM传输配方时置ON。

10位

当不能按照控制字地址从PLC传输配方数据时置ON。此外，如果通过特殊数据显示器(配方)从PLC进行数据传输，当使用传输完成位地址时，在数据不能从PLC->内部寄存器或PLC->SRAM上进行传输时，该位置ON。

11位

当通过特殊数据显示器(配方)在SRAM ←→ 内部寄存器之间传输时，该位置ON。

12位

当使用D脚本时，如果发生了来自memcpy ( )或地址偏移指定读取的通讯错误时，该位将被置ON。当数据完成正常读取时置OFF。

13位

在[系统设置]的[脚本]页面中，如果工程中未设置[D脚本/全局D脚本]，当[串口操作]设置为读取发送函数、接收函数、控制、状态变量和接收数据的大小时，该位置ON。

14位

在[系统设置]的[脚本]页面中，如果工程中设置了[D脚本/全局D脚本]，在执行扩展脚本的[文本操作]函数时，该位置ON。此外，在[系统设置]的[脚本]页面中，如果工程中设置了[扩展脚本]，即使在执行D脚本/全局D脚本[串口操作]的I/O功能(IO_WRITE, IO_READ)时该位也会置ON。

15位

保留

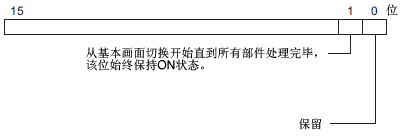

• 基本画面信息(LS2033)

• 保留(LS2034、LS2040~LS2047)

保留地址中的值未经定义。请不要使用。

• 1秒钟二进制计数器(LS2035)

上电后即开始每秒钟加一次。数据以BIN格式保存。

• 显示扫描时间(LS2036)

显示画面上的第一个部件到最后一个部件所需的时间。数据以Bin格式保存，以ms为单位。当对目标部件的所有处理均已完成时数据会得到更新。数据的初始值为 "0"。
该值有+/-10 ms的误差。

• 通讯周期时间(LS2037)

一个周期的时间是对控制器/PLC以及各类设备内分配的系统数据区的管理从开始到结束的一段时间。数据以Bin格式保存，以10ms为单位。当对系统数据区和目标设备的所有处理均已完成时数据会得到更新。数据的初始值为“0”。
该值有+/-10ms的误差。

• 显示扫描计数器(LS2038)

每次当显示画面上设置的部件进行处理时计数器会增加一次。数据以BIN格式保存。

• 通讯错误代码(LS2039)

当发生通讯错误时，它以Bin格式保存最后显示的通讯错误代码。

• 令牌分辨率速率最大值(LS2040)

仅在串行多重连接过程中使用。
通过多个连接显示器的令牌数据包（PLC的一个通用权限）的一个传输周期所需时间的最大值。单位为10毫秒。每次更改最大值或切换画面时都更新数据。该数据的初始值为“0”。有±10ms的误差。

• 令牌分辨率速率当前值(LS2041)

仅在串行多重连接时使用。
通过多个连接显示器的令牌数据包（PLC的一个通用权限）的一个传输周期所需时间的当前值。单位为10毫秒。每次更改最大值或切换画面时都更新数据。该数据的初始值为“0”。有±10ms的误差。
