20.3.1 设置步骤 - 在列表中查看活动报警

1. 从[通用设置(R)]菜单中选择[报警设置(A)]或点击。然后将显示如下画面。在[语言]中，选择报警消息显示语言。


2. 勾选[启用摘要]复选框。

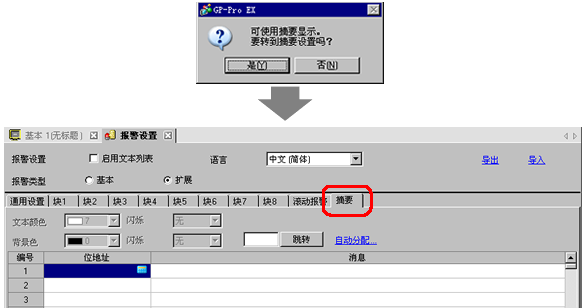

3. 当显示如下提示消息时，点击[是]。画面上显示[摘要]选项卡。


4. 在[位地址]中， 设置位地址 ，监控报警触发



   • 对多个监控位请勿使用相同地址。如果对多个监控位使用了相同地址，则仅显示注册号(行号)最小的报警消息。

   • 请使用连续位地址来设置您希望在一个画面上显示的消息的监控位。如果您将监控位设置在不同的寄存器上，或虽然设置在同一寄存器上，但却使用了非连续的位地址，您将不能在同一画面上显示该消息。

5. 在[消息]单元格中，输入当触发报警时将显示的消息，指定[文本颜色]、[背景色]和[闪烁]。



   • 一条报警消息中最多可以注册160个单字节字符。

   • 当勾选了[启用文本列表]复选框时，即使在系统运行时也可以切换和显示消息语言。
     18.3 切换文本语言

6. 打开画面编辑软件，设置“报警”部件。在[部件(P)] 菜单中，选择[报警(A)]，或点击 ，并将部件放置在画面上。


7. 双击所放置的报警。然后将显示“报警”对话框。选择[摘要]。

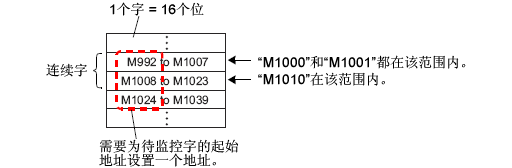

8. 在[需监控的字的起始地址]处，使用一个被转换为16位字的值，来设置起始地址，该地址是[报警]中注册的位地址的起始地址。 例如，如需在摘要中显示已注册监控位“M1000”的消息，请在[需监控的字的起始地址]中指定“M992”，因为从M992到M1008的地址都包含在一个字中。


9. 在[需监控的字数]中，通过从[监控字地址]中定义字数，来分配监控位地址。

10. 设置将在画面上显示的消息的[显示字符数]、[显示起始行]和[显示报警]。

11. 在[颜色]选项卡中，设置恢复和清除报警消息时使用的颜色，然后在[显示设置]选项卡中设置消息的字体和大小，然后点击[确定]。
