以CSV文件格式创建新报警时，请按如下格式输入项目。
输入项目名称，即使不使用它。不要编辑或删除CSV文件的导出项目名称。否则会发生错误，将不能进行导入。根据待导入文件中使用的分隔符指定[分隔符设置(U)]。
如果用文本列表导入报警设置，已注册到文本列表的内容会被覆盖。
设置导入消息时，最多可设置40行，每行不超过100个单字节字符。另外，每条消息最多可包含1200个单字节字符。
您可以导入从GP-PRO/PBIII中导出的CSV文件。
报警数据可以用CSV或TXT文件导入/导出。
可以在Microsoft Excel等电子数据表格软件中创建和编辑CSV文件。
CSV文件格式

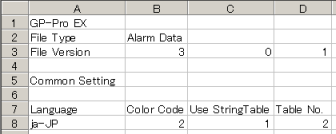

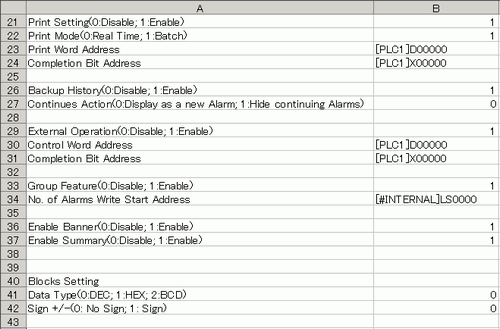

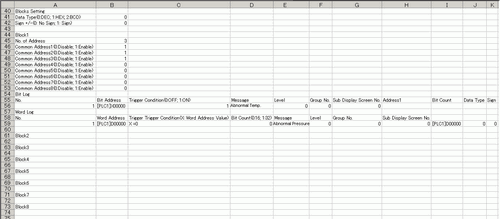

在[报警]中，点击[导出]，以CSV格式文件输出报警设置的信息，如下所示。如下图像显示当在Microsoft Excel中打开时数据是如何显示的。
以CSV文件格式创建新报警时，请按如下格式输入项目。
输入项目名称，即使不使用它。不要编辑或删除CSV文件的导出项目名称。否则会发生错误，将不能进行导入。
根据待导入文件中使用的分隔符指定[分隔符设置(U)]。
如果用文本列表导入报警设置，已注册到文本列表的内容会被覆盖。
设置导入消息时，最多可设置40行，每行不超过100个单字节字符。另外，每条消息最多可包含1200个单字节字符。
您可以导入从GP-PRO/PBIII中导出的CSV文件。
页眉信息
在[通用设置]菜单的[报警设置]中，[报警类型]选择[扩展]，“File Version”列右侧的数字变为1。
通用设置:通用设置
语言设置：用如下文本设置报警消息语言。)
ja-JP：日语、en-US：ASCII、zh-CN：中文(简体)、zh-TW：中文(繁体)、ko-KR：韩语、ru-ru：俄语、th-TH：泰语
颜色代码:用如下文本设置报警消息颜色。
0: 65535色，无闪烁
1: 32768色1速闪烁(保留)
2: 16384色3速闪烁(保留)
4: 4096色3速闪烁(保留)
5: 单色16级，3速闪烁
6: 256色，无闪烁
7: 64色，3速闪烁
8: 16色，1速闪烁
9: 单色8级，1速闪烁
10: 单色8级无闪烁
使用文本列表：启用文本列表“0：禁用，1：启用”
表号：使用中的表号(1~16)
块设置:块设置
块编号：块编号
历史：历史“0：禁用，1：启用”
历史记录：历史[记录]
日志：日志“0：禁用，1：启用”
日志记录：日志历史[记录]
活动：活动“0：禁用，1：启用”
活动记录：活动历史[记录]
打印设置(0：禁用，1：启用)：打印设置“0：禁用，1：启用”
打印模式(0：实时，1：批):打印模式“0：实时，1：批打印”
打印字地址：打印字地址(输入示例，[PLC1] D00100)
完成位地址:完成位地址
CSV多行输出：将报警保存为CSV文件时采用多行输出消息的方式“0：禁用，1：启用”
数据格式：日期格式设置(用以下代码设置日期显示格式。)
0: yy/mm/dd
1: dd/mm/yy
2: mm/dd/yy
3: 20yy/mm/dd
4: dd/mm/20yy
5: mm/dd/20yy
6: mm/dd
备份历史(0：禁用，1：启用)：备份历史“0：禁用，1：启用”
继续操作(0：显示为新报警；1：隐藏继续报警)：上电时继续报警操作“0：显示为新报警，1：隐藏继续报警”
外部操作(0：禁用，1：启用)：外部操作
控制字地址：控制字地址
完成位地址：完成位地址
组功能(0：禁用，1：启用)：启用组功能“0：禁用，1：启用”
报警数量写入起始地址:保存报警数量的写入起始地址
累计 (0:禁用；1：启用)：保持累计/计数（报警的累计次数及触发报警的次数）(0:禁用；1：启用)
保存到 (0:CF卡；1：USB):保存到(0：CF卡；1：USB存储器)
触发(0：恒定周期；1：位ON；2：位更改)：保持条件：(0: 周期；1：位ON；2：位更改)
周期：保存周期
控制位地址：用于保存的控制位地址
状态地址：用于保存的状态地址
启用滚动报警(0：禁用，1：启用)：启用滚动报警“0：禁用，1：启用”
启用摘要(0：禁用，1：启用)：启用摘要“0：禁用，1：启用”
块设置
数据类型(0：DEC，1：HEX，2：BCD)：数据类型(当设置了[位监控]时，数据类型为“0”。)“0：DEC，1：HEX，2：BCD”
符号+/-(0：无符号，1：符号)：符号(当设置了[位监控]时，符号为“0”。)0：无符号，1：符号”
模块数：模块数(指定监控地址的模块数)
轮询周期：轮询周期(读取监控设备的频率)
模块名称：勾选[启用文本列表]时的模块名称(用于指定监控地址的模块名称，格式为“文本列表索引号：模块名称”。)
块1~8：块号1~8(仅为禁用块输入项目名称。在块编号下输入设置。)
地址数:地址数
通用地址1~8：通用地址“0：禁用，1：启用”(仅当读取数据时输入)
位日志：位监控
编号：行号(不一定连续。)
位地址：位地址
触发条件：触发条件
索引号：文本列表索引号(勾选[启用文本列表]后显示，否则无索引号。)
消息：消息(由多行显示器设置的消息将用双引号(“”)括起)
级别：级别
组号：组号
子显示画面号：子显示画面号
地址1~8：地址1~8(仅输入地址值。当设置字地址时输入如下项目。)
位数：地址位长的设置“0：16位，1：32位，2：8位”
数据类型：数据类型“0：DEC；1：HEX，2：BCD；3：FLOAT”
(“3”：仅当位计数(位长)为[32位]时才能指定[浮点]数据类型。)
符号：符号“0：无符号，1：符号”
总显示位数：总显示位数“1~11：DEC/HEX/BCD，1~17：FLOAT”
小数位数：小数位数(最大输入范围是“总显示位数 - 1”)
显示位置：显示位置“0：左对齐，1：右对齐”
零抑制：零抑制(设置当显示值少于总显示位数时是否显示“0”)“0：显示0，1：不显示0”
四舍五入：四舍五入(仅当数据类型为“3：Float”时设置。))“0 禁用，1：启用”
数据类型：数据格式“0：数值，1：日期/时间”
Tag数据类型：数据类型“0：TIME，1：DATE，2：TIME_OF_DAY”
日期时间：格式(请参阅[格式]为[日期/时间]时的格式)
第一项位数：第一项的位数(仅当满足以下条件时可设置：Tag数据类型为“0：TIME”。)
星期：星期几(仅当满足以下条件时可设置：Tag数据类型为“1：DATE”) “0：OFF，1：ON”
字日志：字监控
编号：行号(不一定连续。)
字地址：字地址
触发条件(X：字地址值)：触发条件设置(令X=[报警值])
位数：报警值位长设置“0：16位，1：32位”
消息：消息(由多行显示器设置的消息将用引号括起)
级别：级别
组号：组号
子显示画面号：子显示画面号
地址1~8：地址1~8(仅输入地址值。当设置字地址时，请参阅“位日志”的地址1~8。)
滚动报警设置：滚动报警显示
字体类型(0：标准字体，1：矢量字体)：字体类型(0：标准字体，1：矢量字体)
字体大小：字体大小(标准字体示例：8x16->W:8,H:16，将矢量字体设置为8、16或32。)
编号：行号(不一定连续。)
位地址：位地址
消息：消息
文本颜色：文本颜色
闪烁：闪烁
背景色：背景颜色
闪烁：闪烁
在触发时打印(0：OFF，1：ON)：在触发时打印“0：OFF，1：ON”
在恢复时打印(0：OFF；1：ON)：在恢复时打印“0：OFF，1：ON”
摘要设置：摘要显示
设置项目跟[滚动报警设置]相同。
|
编号 |
TIME |
DATE |
TIME_OF_DAY |
|
0 |
- |
仅显示星期几 |
- |
|
1 |
dd |
yyyy |
hh |
|
2 |
hh |
mm |
mm |
|
3 |
mm |
dd |
ss |
|
4 |
ss |
yy/mm |
ms |
|
5 |
ms |
yyyy/mm |
hh:mm |
|
6 |
dd:hh |
yy @mm @ |
hh @mm @ |
|
7 |
dd @hh @ @ |
yyyy @mm @ |
hh @mm @*1 |
|
8 |
d d @ h h @ @*1 |
yy @mm @*1 |
mm:ss |
|
9 |
hh:mm |
yyyy @mm @*1 |
mm @ss @ |
|
10 |
hh @mm @ |
mm/dd |
mm @ss @*1 |
|
11 |
hh @ @mm @*1 |
mm @dd @ |
ss.ms |
|
12 |
mm:ss |
mm @dd @*1 |
ss @ms@@ @ |
|
13 |
mm @ss @ |
yy-mm-dd |
ss @ms@@ @*1 |
|
14 |
mm @ss @*1 |
yy/mm/dd |
hh:mm:ss |
|
15 |
ss.ms |
dd/mm/yy |
hh @mm @ss @ |
|
16 |
ss @ms@@ @ |
mm/dd/yy |
hh @mm @ss @*1 |
|
17 |
ss @ms@@ @*1 |
yyyy-mm-dd |
mm:ss.ms |
|
18 |
dd:hh:mm |
yyyy/mm/dd |
mm @ss @ms@@ @ |
|
19 |
dd @hh @ @mm @ |
dd/mm/yyyy |
m m @ s s @ m s@@ @*1 |
|
20 |
d d @ h h @ @ m m @*1 |
mm/dd/yyyy |
hh:mm:ss.ms |
|
21 |
hh:mm:ss |
yy @mm @dd @ |
hh @ mm @ss @ms@@ @ |
|
22 |
hh @ @mm @ss @ |
dd @mm @yy @ |
hh @mm @ss @ms @@ @*1 |
|
23 |
h h @ @ m m@ s s @*1 |
mm @ d d @ y y @ |
- |
|
24 |
mm:ss.ms |
yyyy @mm @ d d @ |
- |
|
25 |
mm @ss @ms@@ @ |
dd @mm @yyyy @ |
- |
|
26 |
m m @ s s @ m s@@ @*1 |
mm @dd @yyyy @ |
- |
|
27 |
dd:hh:mm:ss |
y y @ m m @ d d @*1 |
- |
|
28 |
dd @hh @ @mm @ss @ |
d d @ m m @ y y y y @*1 |
- |
|
29 |
d d @ h h @ @ m m @ s s @*1 |
m m @ d d @ y y @*1 |
- |
|
30 |
hh:mm:ss.ms |
y y y y @ m m @ d d @*1 |
- |
|
31 |
hh @ @mm @ss @ms@@ @ |
d d @ m m @ y y y y @*1 |
- |
|
32 |
h h @ @ m m @ s s @ m s@@ @*1 |
m m @ d d @ y y y y @*1 |
- |
|
33 |
dd:hh:mm:ss.ms |
- |
- |
|
34 |
dd @hh @ @mm @ss @ms@@ @ |
- |
- |
|
35 |
d d @ h h @ @ m m @ s s @ms@@ @*1 |
- |
- |
*1 这些格式仅使用双字节字符。
