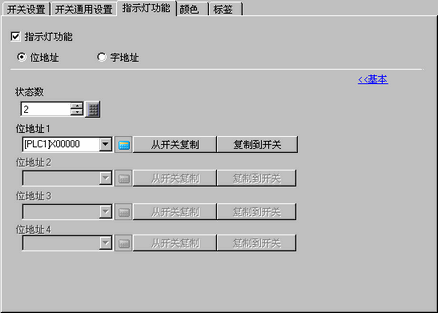

地址类型
从[位地址]或[字地址]中指定操作状态的地址。
位地址(1至4)/字地址
设置地址。指示灯显示将根据这里指定的地址的位状态及[状态切换条件]进行更改。
状态数
设置显示状态数。范围根据[状态切换条件]及是否设置了位地址或字地址而有所不同。
位地址
对于[按位切换状态]：3至5
对于[按位组合切换状态]：2~16
字地址
对于[按数据切换状态]：2~256
如果选择[按位切换状态]
GP-4100系列、GP-4201TM、GP-4301TM：3~17
其他机型：3~33
状态切换条件
当[状态数]是3或以上时，选择更改状态的条件。
按位切换状态
这可以为[位地址]或[字地址]设置。根据哪些位为ON来判断状态。
按位组合切换状态
只能为[位地址]设置。由位地址1至4中为ON的位的组合来判断状态。
按数据切换状态
当选择[字地址]时可用。该状态由字地址中低8位的值来定义。
当选择了[按位切换状态]且多个位为ON时，对于位地址，根据为位地址最早设置的位判断状态；对于字地址，根据为字地址最近设置的位来判断状态。
如果位状态不在已定义的[选择状态]选项内，指示灯不能正常显示。例如，如果[状态数]是3，您可以使用状态0、1和2。将位1和2置ON会创建无效状态3，指示灯继续显示其以前的有效状态。在无效状态3下，如果从另一个画面切换到该画面，指示灯本身不可见。
位地址
|
|
[选择状态]选项 |
按位切换状态 |
按位组合切换状态 |
|---|---|---|---|
|
当[状态数]是1时 |
正常 |
– |
– |
|
当[状态数]是2时 |
OFF |
– |
– |
|
ON |
– |
– | |
|
当[状态数]是3或以上时 |
状态0 |
全OFF |
全OFF |
|
状态1 |
位1为ON |
位1为ON | |
|
状态2 |
位2为ON |
位2为ON | |
|
状态3 |
位3为ON |
位1和2为ON | |
|
状态4 |
位4为ON |
位3为ON | |
|
状态5 |
– |
位1和3为ON | |
|
状态6 |
– |
位2和3为ON | |
|
状态7 |
– |
位1、2和3为ON | |
|
状态8 |
– |
位4为ON | |
|
状态9 |
– |
位1和4为ON | |
|
状态10 |
– |
位2和4为ON | |
|
状态11 |
– |
位1、2和4为ON | |
|
状态12 |
– |
位3和4为ON | |
|
状态13 |
– |
位1、3和4为ON | |
|
状态14 |
– |
位2、3和4为ON | |
|
状态15 |
– |
全ON | |
|
状态16 |
– |
– | |
|
状态17 |
– |
– | |
|
· · · |
– |
– | |
|
状态255 |
– |
– | |
|
互锁功能 |
互锁 |
– |
|
|
延时 |
延时期间 |
– |
|
字地址
|
|
[选择状态]选项 |
按位切换状态 |
按数据切换状态 |
|---|---|---|---|
|
当[状态数]是1时 |
正常 |
– |
– |
|
当[状态数]是2时 |
OFF |
– |
– |
|
ON |
– |
– | |
|
当[状态数]是3或以上时 |
状态0 |
全OFF |
数据0 |
|
状态1 |
位0为ON |
数据1 | |
|
状态2 |
位1为ON |
数据2 | |
|
状态3 |
位2为ON |
数据3 | |
|
状态4 |
位3为ON |
数据4 | |
|
状态5 |
位4为ON |
数据5 | |
|
状态6 |
位5为ON |
数据6 | |
|
状态7 |
位6为ON |
数据7 | |
|
状态8 |
位7为ON |
数据8 | |
|
状态9 |
位8为ON |
数据9 | |
|
状态10 |
位9为ON |
数据10 | |
|
状态11 |
位10为ON |
数据11 | |
|
状态12 |
位11为ON |
数据12 | |
|
状态13 |
位12为ON |
数据13 | |
|
状态14 |
位13为ON |
数据14 | |
|
状态15 |
位14为ON |
数据15 | |
|
状态16 |
位15为ON |
数据16 | |
|
状态17 |
– |
数据17 | |
|
· · · |
– |
· · · | |
|
状态255 |
– |
数据255 | |
|
互锁功能 |
互锁 |
|
|
|
延时 |
延时期间 |
|
|
