22.10.5 触发位限制

例如，使用触摸来将触发位(LS010000)置ON，D脚本将该值置OFF：

• 触发条件：位ON [#INTERNAL] LS010000

• 表达式:clear ([b:[#INTERNAL]LS010000])

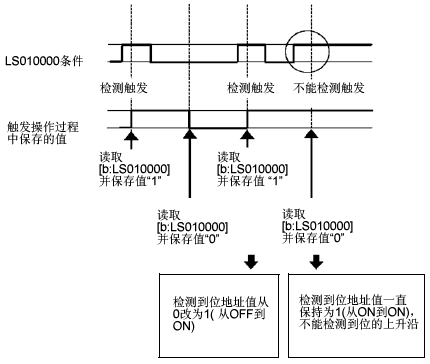

D脚本处理时序图

例如，如果未使用D脚本触摸时序而只是执行检测，处理如下。

• 使用if()语句来检测触发：

使用if语句来决定触摸操作是否进行了置位。每次运行if()语句时，读取数值并进行比较检查。

触发条件：Bit ON ([#INTERNAL]LS203800 ^*1])
表达式：if([b:[#INTERNAL]LS010000]==1)
{
clear([b:[#INTERNAL]LS010000])
:
:

*1 人机界面内部计数器。每次当显示画面上设置的部件进行处理时计数器会增加一次。



当使用以前的D脚本时，即使连续触摸，脚本也只有在条件满足时才运行。如下面的时序图所示，每次显示扫描时读取一次数值并进行匹配检查，如果匹配，无论以前的值如何，脚本都会运行。

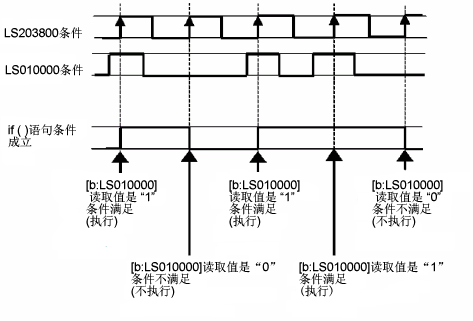

D脚本处理时序图
