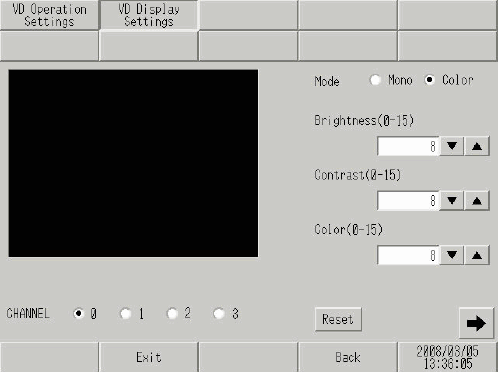

(1/4)
CHANNEL
在0到3中选择在视频窗口中设置的通道。
Mode
从[Color]和[Mono]中选择视频输入模式。
Brightness
设置画面的亮度。可用范围为0到15之间。
设置画面的对比度。可用范围为0到15之间。
Color
设置画面的色调。可用范围为0到15之间。
Reset
将所选通道的设置重置为初始值。
(2/4)
CHANNEL
Hor.Pos.
设置视频输入信号的水平位置(-8至+7)。
Ver.Pos.
设置视频输入信号的垂直位置(-8至+7)。
Decim.Filt.Cir
打开/关闭包含在解码器中的分米波过滤电路。如果使用单色信号，由于不会激活信号处理过滤(分米波)功能，图像质量可能会更好。在正常情况下，将该选项设置为[ON]不会产生任何问题。
Clamp.Cir.Curr
从[Low]和[High]中选择箝位电路的电流设置。如果视频信号超出规格，就不能检测同步信号或黑色电平，从而导致画面显示不稳定。在这种情况下，更改箝位电路的内部电流可以改善画面质量。
Reset
将所选通道的设置重置为初始值。

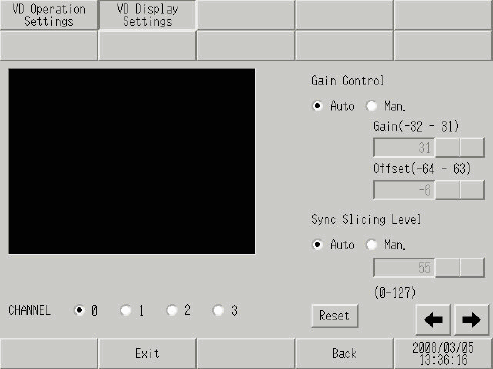

(3/4)
CHANNEL
Gain Control
设置数字放大电路的增益控制。该设置适用于所有通道。
Gain
当增益控制设置为[Man](手动)时，请在 -32 到 31 的范围内设置[Gain](放大因子)。
Offset
当增益控制设置为[Man](手动)时，请在 -64 到 +63 的范围内设置[Offset](黑色电平)。
当在[System Settings]窗口中[Image Unit]设置中选择[VM Unit (3000)]时，不会显示偏移。
Sync Slicing Level
[Auto]或[Man](手动)是可用选项。
Input field
[Sync Slicing Level]。当该字段被设置为[Man](手动)时，请在 0 到 127 的范围内进行设置。
Reset
将所选通道的设置重置为初始值。

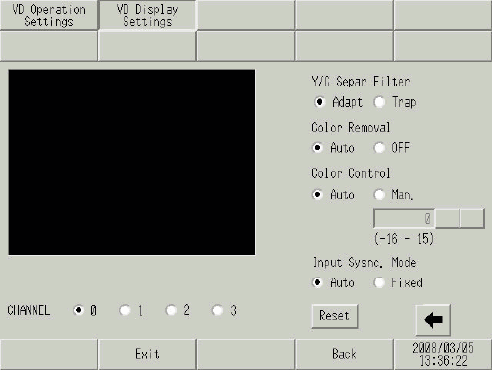

(4/4)
CHANNEL
从0到3中选择与视频设备连接的输入通道。
Y/C Separ.Filter
选择输入Y/C分色过滤器。当屏幕上显示鲜艳的图像时，如果彩色信号的噪点非常强，选择[Trap]可减弱噪点。该设置适用于所有通道。
Color Removal
选择是自动打开/关闭颜色去除功能还是强制关闭该功能。当彩色脉冲信号波动很小时，可能会自动将画面切换为显示单色图像。[OFF]设置则一直显示彩色图像。该设置适用于所有通道。
Color Control
更改色彩饱和度信号的放大因子。如果色彩饱和度信号(包括色彩脉冲信号)的波动超出规格，而调节功能也无法获得最佳图像效果，则手动设置该项可能会有效果。该设置适用于所有通道。
Input Sysnc.Mode
设置检测同步信号的深度电平。如果视频输入的同步信号深度低于规定电平，或如果信号波动，就不能检测到同步信号，从而不能在水平或垂直方向锁定画面。当出现这种情况时，调节检测电平可以稳定画面。在正常情况下，将该选项设置为[Auto]不会产生任何问题。该设置适用于所有通道。
当在[System Settings]窗口中[Image Unit]设置中选择[VM Unit (3000)]时，不会显示偏移。
Reset
将所选通道的设置重置为初始值。
