设置全局窗口的显示设置。
Global Window Operation
从[Disable]、[Direct]或[Indirect]中选择在所有画面上均显示的全局窗口的操作。
Disable
不设置全局窗口。

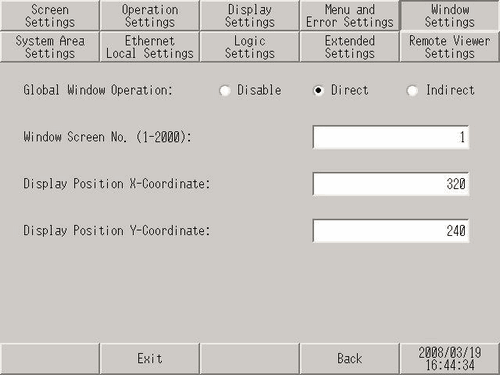

Direct
在固定位置显示窗口画面号对应的画面。
通过操作人机界面内部寄存器或已分配了系统数据区的控制器/PLC中的地址(LS16)来控制显示。
设置画面
需使用的内部寄存器地址

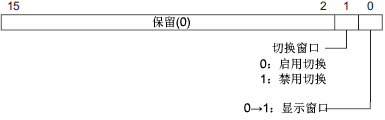

Control Address
控制全局窗口的显示。如果您将位0置ON，就会显示一个窗口。
要使用控制器/PLC上的系统数据区，请设置使用已分配地址的四个连续字。
M.16.2.6 主机 - 系统区设置
Window Screen No.
在1到2000之间设置全局窗口的画面号。
显示位置的X坐标/Y坐标。
设置全局窗口的显示位置。即使切换了画面，窗口仍然显示在同一位置。这里指定的坐标位于窗口的左上角。
对于GP4000系列和其他非IPC系列机型，请以4像素为单位设置X坐标。如果设置的显示位置不是以4个像素为单位，则会自动纠正位置到指定坐标左边的4个像素，并在纠正后的位置显示全局窗口。

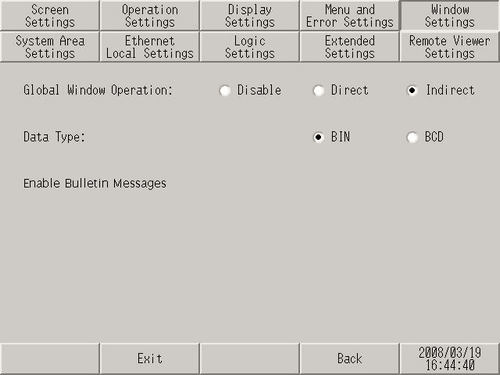

Indirect
通过在人机界面的内部寄存器地址(LS16到LS19)中保存数据来设置将显示窗口的窗口画面号和位置。如果为控制器/PLC分配了系统区，就可以从控制器/PLC中切换窗口画面或更改显示位置。
设置画面
需使用的内部寄存器地址

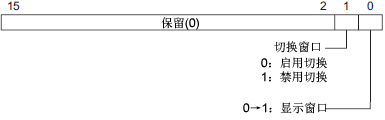

Control Address
控制全局窗口的显示。如果您将位0置ON，就会显示一个窗口。
Window Screen No.
从1到2,000中指定您想显示的窗口画面的编号。
Display Position X-Coordinate/Y-Coordinate
设置全局窗口的显示位置。如果您更改保存在地址中的值，就可以移动窗口。这里指定的坐标位于窗口的左上角。
要使用控制器/PLC上的系统数据区，请设置使用已分配地址的四个连续字。M.16.2.6 主机 - 系统区设置
以下位置是将人面界面方向设置为[纵向]时的起点坐标。
除GP-4100系列以外的人机界面：屏幕左下角(0,0)
GP-4100系列：屏幕右上角(0,0)
更多信息，请参阅以下内容。3.8.1 画面显示限制
Data Format
从[Bin]或[BCD]中选择保存在地址中的数据类型。
Enable Bulletin Messages
当启动滚动消息时才显示这个选项。不能从此处更改该设置。
