M.24.3.3 外接设备设置 - I/O驱动程序(AnyWire Bus D2驱动程序)

Addr Recognition

显示[Recognition]画面。

I/O Monitor

显示I/O监控画面。

Check I/O Board

显示检查I/O板画面。

Number of recognized addrs

显示找到的地址总数。

Recognized addresses

显示找到的地址列表。突出显示(反显)的地址被输出。

Start

开始寻找地址。

显示[Finding addresses]画面。处理过程中不能执行画面操作。即使重启人机界面，找到的地址也会得到保存。

错误显示

发生错误时显示错误代码和消息。有多个错误时，只显示第一条错误消息。
31.8.4.1 错误代码 - AnyWire

Input/Output

从[Input][Output]中选择被监视对象的输入/输出。

Area No. (0-27)

在0到27范围内设置被监视对象的区域码。

Type

从[Bit]或[Word]中选择被监视对象的类型。

输入

以位的形式从AnyWire从站模块显示定义的输入区的输入状态。如果没有按下该开关，则显示“OFF”。如果按下了该开关，则显示“ON”。

以字的形式从AnyWire从站模块显示定义的输入区的输入状态。

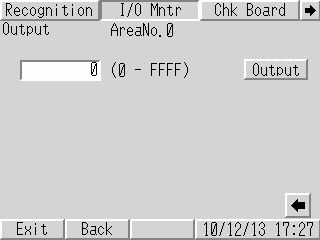

输出

以位的形式从AnyWire从站模块显示定义的输出区的输出状态。

以字的形式从AnyWire从站模块显示定义的输出区的输出状态。

错误显示

发生错误时显示错误代码和消息。有多个错误时，只显示第一条错误消息。有关错误消息的详情，请参阅以下内容。
31.8.4.1 错误代码 - AnyWire

Start

系统开始检查I/O板是否工作正常。如果I/O板工作异常，屏幕上会显示相应的错误消息。

有关错误消息的详情，请参阅以下内容。
