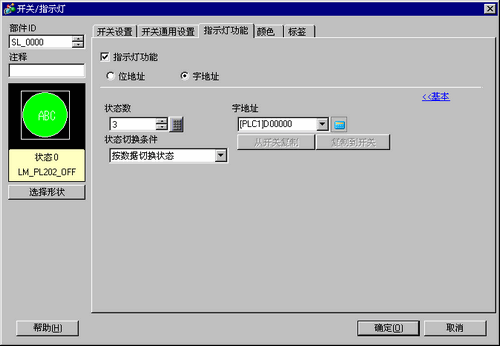

13.7.3 指示灯功能 - 扩展/字地址

状态数

设置显示状态数。各[状态切换条件]的设置范围不同。

状态切换条件

用一个字地址中的位地址，以不同颜色显示各个位地址的ON(1)/OFF(0)状态组合。

指示灯颜色根据16个位地址各自的ON/OFF状态而改变。
13.5 更改字地址的位状态(位设置)

您可以通过保存一个0至255间的值来更改指示灯状态。
指示灯颜色根据指定字地址中的底8位的ON/OFF状态而改变。最多可以定义256组不同的颜色。
13.6 通过更改字地址值切换状态

当[状态数]为2或以下时禁用该设置。
如果使用定义的[选择状态]选项以外的一个状态，指示灯不能正常显示。
例如，如果[状态数]是3，您可以使用状态0、1和2。将位1和2置ON会创建无效状态3，指示灯状态不会更新。另外，如果指示灯超出了定义的状态范围，当从其他画面切换到指示灯所在的画面时，指示灯将不显示。

字地址

指定字地址，控制指示灯的ON/OFF。

颜色

选择指示灯颜色。该显示将提供与选定部件图像不同颜色的图像。
