如果创建了一个开关，您可以设置该开关的颜色和标签。

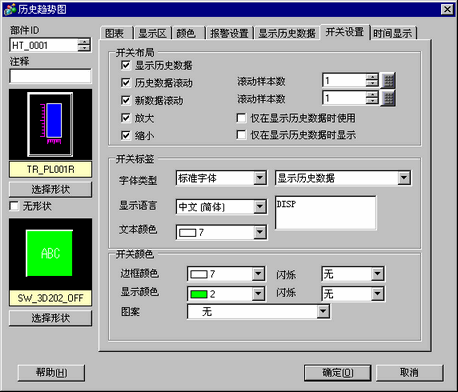

开关布局
显示历史数据
设置是否在画面上放置开关以显示历史数据。
在显示历史数据模式中按下开关显示时，可以在人机界面上回滚到以前的数据。再次按一下开关将取消显示历史数据模式，此时将显示当前值。
只能在使用显示历史数据的图表上放置一个此类开关。
向旧数据滚动
设置是否在画面上放置一个开关，从当前数据回滚到历史数据。可以在一个图表上放置多个此类开关。
滚动样本数
设置要滚动的样本数。设置范围在1至65535之间。
滚动到新数据
设置是否在画面上放置一个开关，从历史数据前滚到最新数据。可以在一个图表上放置多个此类开关。
滚动样本数
设置要滚动的样本数。设置范围在1至65535之间。
放大/缩小/仅在显示历史数据时显示
指定是否放置一个放大/缩小显示开关。
放大
每次按下该开关时放大2、4和8倍。
缩小
将放大的图片缩小1/2、1/4和1/8。不能从实际尺寸缩小。
19.7 缩放趋势图
仅在显示历史数据时显示
指定是只在显示历史数据时使用放大/缩小开关，还是在正常模式中也使用。只有当勾选了[显示历史数据]选项卡中的[显示历史数据]和[显示指针]时，才可以使用该设置。勾选后会将指针位置作为参照点，执行放大/缩小显示。
开关标签
字体类型
从[标准字体]或[矢量字体]中设置开关标签的字体类型。
显示语言
选择开关标签上显示的语言。选择显示语言：[日语]、[ASCII]、[中文(繁体)]、[中文(简体)]、[韩语]、[俄语]或[泰语]。
选择开关
选择要为其设置标签的开关。
标签
输入要在[选择开关]中选择的开关上显示的文本。
文本颜色
设置标签文本的颜色。
闪烁
选择[文本颜色]是否闪烁及闪烁速度。
开关颜色
边框颜色
设置开关的边框颜色。
显示颜色
设置开关的颜色。
图案
设置开关的图案。
图案颜色
设置开关的图案颜色。
闪烁
选择闪烁及闪烁速度。您可以为[边框颜色]、[显示颜色]和[图案颜色]选择不同的闪烁设置。
根据人机界面的机型和颜色设置([工程]菜单-[系统设置]-[主机])，可能不能设置闪烁。1.6 支持的颜色
颜色
选择开关颜色。显示器将显示一个不同颜色的图像作为所选部件图像。
选择形状
打开选择形状对话框，选择开关形状。
状态显示器
显示开关的形状和状态。
根据形状，您可能不能设置[显示颜色]、[图案颜色]或[边框颜色]。
