，将圆/椭圆放置在画面上。双击画面上放置的[圆/椭圆]，显示如下对话框。通过拖曳鼠标指定中心点和圆上的一点来绘制圆或椭圆。

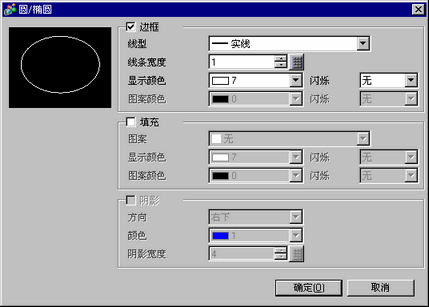

从[绘图(D)]菜单中，选择[圆/椭圆(C)]或点击，将圆/椭圆放置在画面上。双击画面上放置的[圆/椭圆]，显示如下对话框。
如果您在放置对象时按住[Shift]键，就可以画一个圆。
如果在按住[Ctrl]键时放置圆/椭圆，就可以画一个从中心延伸的圆/椭圆。如果在同时按住[Ctrl]和[Shift]键时放置圆/椭圆，就可以画一个从中心延伸的圆。
对于部件和图形的宽度或高度，可以作精确调整。从[查看(V)]菜单中指向[工作区(W)]并点击[属性(P)]。

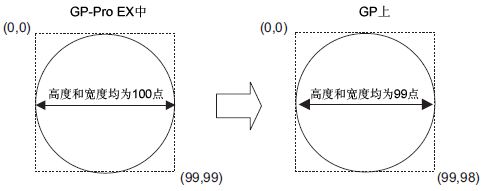

但是，如果将宽度或高度设置为偶数，在人机界面上绘制时高度或宽度会少一个点。
边框
线型
从[实线]、[虚线]、[短划线]、[点划线]或[2点划线]中选择线型。
线条宽度
从1至9点设置线条的宽度。
如果在[线型]中选择了非[实线]线型，线条粗细固定为1点。
显示颜色
设置边框颜色。
图案颜色
选择图案颜色。只有在[线型]中选择了非[实线]线型时，才可以使用该功能。
闪烁
选择闪烁及闪烁速度。可以为部件的[显示颜色]和[图案颜色]选择不同的闪烁设置。
有关闪烁的详细信息，请参阅以下内容。
8.3.2 设置闪烁
图案
设置圆/椭圆的背景图案。
显示颜色
设置圆/椭圆的颜色。
图案颜色
设置圆/椭圆的背景图案颜色。
闪烁
选择闪烁及闪烁速度。您可以为部件的[显示颜色]和[图案颜色]选择不同的闪烁设置。
有关闪烁的详细信息，请参阅以下内容。8.3.2 设置闪烁
阴影
