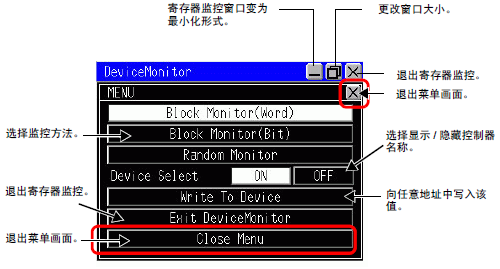

40.4.2.2 监控所选寄存器

  1. 选择监控方法，触摸[Close Menu]或在[Menu]栏中触摸 。

    • 对于那些只支持QVGA分辨率的型号来说，不能更改窗口大小。

    • 如果被监控寄存器是一个Tag，显示的窗口会有所不同。
      Tag监控

  2. 然后将显示“寄存器监控”画面。

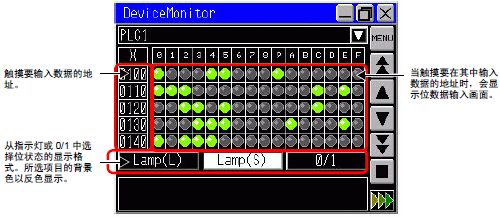

位块监控

在列表中显示指定位寄存器的所有地址状态。可以从指示灯显示或0/1显示中选择位状态的显示格式。

  1. 触摸菜单中的[Bit Block Monitor]。

  2. 触摸"Exit"菜单或触摸 [Menu] 栏上的 。
    然后将出现“位块监控”画面。

  3. 从[Big Lamp]、[Small Lamp]或 [0/1]中选择显示方式。当选择指示灯显示时，表示ON，表示OFF。

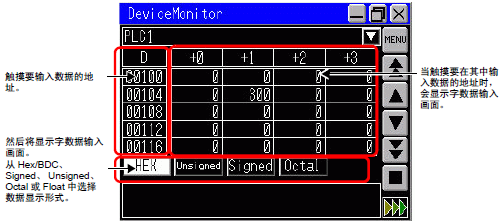

字块监控

显示所选字寄存器的当前值。

  1. 触摸菜单中的[Word Block Monitor]。

  2. 触摸"Exit"菜单或[Menu] 栏上的 。
    然后将显示“字块监控”画面。

  3. 选择显示格式。默认设置是十进制。可以选择 [Hex/BCD]、[Unsigned]、
    [Signed]、或 [Octal]。对于32位寄存器，还可以选择[Float]。

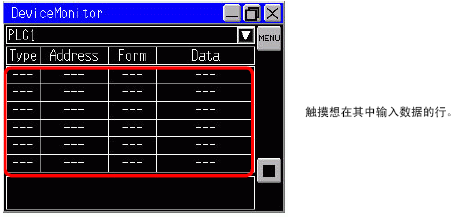

随机监控

可以从位地址中选择和显示要监控和查看的地址。

  1. 触摸菜单画面中的[Random Monitor]。

  2. 触摸"Exit "菜单或[Menu] 栏上的 。
    然后将显示随机监控画面。

  3. 触摸Type、Address或Format中的任何位置。

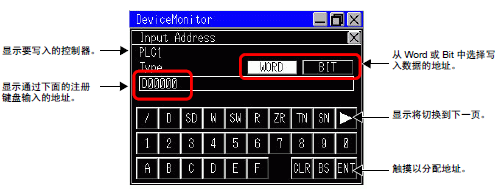

  4. 触摸[Change]，转到地址输入画面。

  5. 输入要显示的地址并触摸[ENT]。画面将被切换。
    触摸 [OK]，在随机监控画面上显示输入地址。

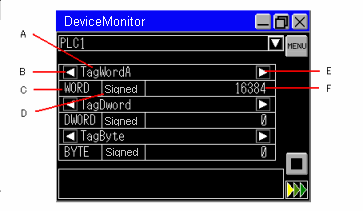

Tag监控

可选择并显示要查看的Tag。(GP-Pro EX V3.01及以上版本支持此功能。)

  1. 触摸菜单画面中的[Tag Monitor]。

  2. 触摸“Exit”菜单或在[Menu]栏中触摸。

  3. 触摸[PLC Name]，选择要监控的控制器/PLC。

  4. 触摸[Tag Name]，选择要监控的控制器/PLC。

  5. A：显示Tag名称。

  6. B：显示名称的起点。

  7. C：显示数据类型。

  8. D：指定数据显示格式。触摸此处更改类型。

  9. E：显示名称的终点。

  10. F：显示数据。触摸后显示数据更改画面。

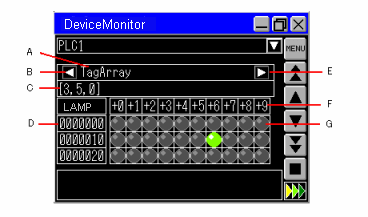

数组Tag监控

显示选定数组的当前值。(GP-Pro EX V3.01及以上版本支持此功能。)

  1. 触摸菜单画面中的[Tag Monitor]。

  2. 触摸“Exit”菜单或在[Menu]栏中触摸。

  3. 触摸[PLC Name]，选择要监控的控制器/PLC。

  4. 触摸[Tag Name]，选择要监控的数组。

  5. 字数组
