7.2.1 设置步骤 - 与多台控制器/PLC连接

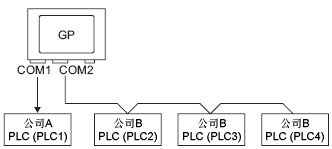

例如，COM1：公司A的PLC，PLC1(例如，欧姆龙CS/CJ Series HOST Link)。COM2：公司B的PLC，PLC2、PLC3、PLC4(3台三菱A系列Computer Link PLC)。配置相关设置以添加这些PLC。

1. 从[工程(F)]菜单中选择[系统设置]，然后点击[控制器/PLC]。

2. 点击[添加控制器/PLC]。

3. 在 [添加控制器/PLC2] 对话框中，选择控制器/PLC [制造商]、[系列]、连接 [端口]。点击[添加]。




   • 请勿选择已经被另外一台PLC使用的端口。如果某个端口已经连接了多个PLC，则会在[控制器/PLC]画面的[端口]右侧显示 。

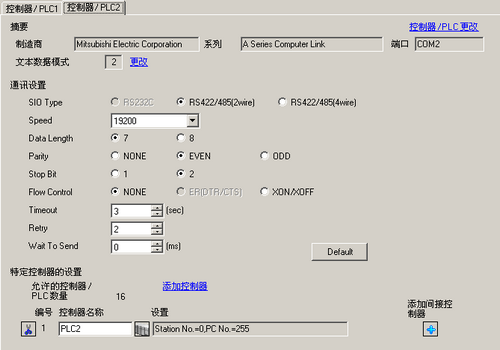

4. 出现[控制器/PLC2]选项卡时，点击[添加控制器]添加2台PLC。




   • 每点击[添加控制器]按钮一次，就会添加另一台PLC。

5. 为每台新添加的PLC设置一个名称，最多20个单字节字符。



   • 当添加[控制器名称]时，请勿使用重复的名称。

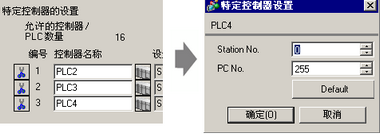

6. 点击控制器/PLC 图标。将显示[特定控制器设置]对话框。设置每台相应的PLC。下图显示三菱A系列Computer Link机型的[特定控制器设置]对话框。




   • [特定控制器设置]根据PLC的不同而不同。有关控制器/PLC设置的更多信息，请参阅“GP-Pro EX控制器连接手册”。
