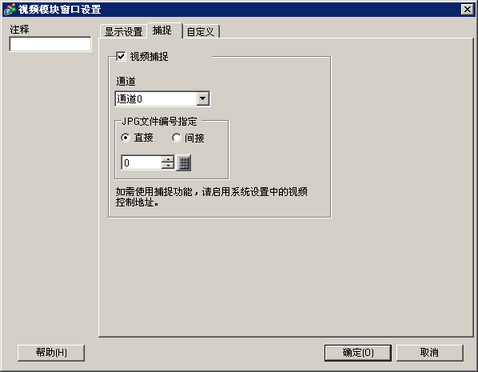

视频捕捉
捕捉一个通道的视频图像,并将其保存为JPEG文件。对于NTSC信号,输出图像的尺寸是640x480像素,对于PAL信号,则是768x576像素。
要使用视频捕捉功能,在[系统设置]窗口的[视频模块设置]页中选择[启用]并设置[视频控制起始地址]。在定义的视频地址中将位4置ON,从而启动视频捕捉。
如需将捕捉到的视频图像保存到CF卡中,请在[系统设置]窗口的[主机]中,点击[模式]选项卡,并清除[捕捉操作]复选框。如果勾选了该复选框,数据则保存到定义的目标位置。
通道
选择要捕捉的通道。
JPG文件编号指定
在[系统设置]窗口中,选择[主机],然后点击[模式]选项卡。在[画面捕捉]中,选择[捕捉操作]复选框。对于[保存在],如果选择[FTP服务器],此设置将被禁用。这时,文件编号将是时间戳(年、月、日、时、分、秒)。
直接
设置将成为JPEG文件名的编号。设置范围在0至65535之间。
保存的文件名将是“CPXXXXX.JPG”(XXXXX是指定的值)。将在CF卡的“CAPTURE”文件夹中保存该文件。
保存文件时总是使用此处定义的文件名。如果目标文件夹中已经存在相同文件名,现有文件将被覆盖。
间接
将文件编号保存至:在[系统设置]-[图像模块]中指定的[视频控制地址] + 2。
除了FTP以外的任何目标位置,都可以使用[系统设置] - [主机] - [模式]选项卡下[画面捕捉]中的[自动增加文件编号]选项来增加和删除文件。
JPEG错误代码
编号 |
描述 |
详情 |
0 |
成功完成 |
处理成功完成。 |
1 |
JPEG图像尺寸超过1024 x 768像素。 |
试图显示图像尺寸为1024 x 768像素以上的JPEG图像。*1 |
2 |
不支持的采样比率 |
试图显示用不支持的采样比率创建的JPEG图像。 |
3 |
其他压缩/解压缩错误 |
在捕捉(压缩)或显示(解压)JPEG图像时,由于未知原因,发生了内部错误。 |
4 |
无CF卡 |
在显示或捕捉JPEG图像时未插入CF卡或CF卡保护盖打开。 |
5 |
CF卡写入错误 |
在捕捉时CF卡容量不足,或在写入过程中拔出了CF卡。 |
6 |
CF卡读取错误 |
显示JPEG图像时显示文件不存在,或读取CF卡时拔出了CF卡。 |
7 |
CF卡错误 |
CF卡未被格式化。 |
8 |
不能保存视频图像。 |
当以PAL格式保存视频图像时,只能指定实际的图像尺寸。如果将尺寸指定为1/4或1/16,就不能保存视频图像。 如果VM模块的版本号是Rev.A-2或以上,就不会发生错误且可以保存视频图像。 |
9 |
自动增加文件计数错误 |
当启用了系统设置中的[自动增加文件编号],且视频捕捉的JPEG文件编号为间接指定时,如果文件编号超过65535,就会发生错误。 |
当JPEG文件的尺寸超过1024 x 768像素时会发生错误。它不取决于原始的JPEG图像文件。如果在1/4、1/16或1/64设置中,尺寸在1024 x 768像素以下,对于1024 x 768像素以上的JPEG文件来说不会发生错误。

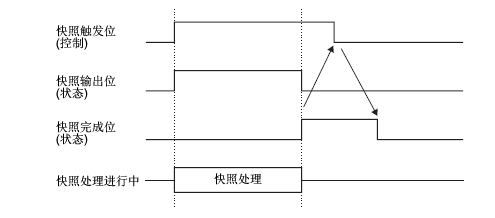

视频捕捉时序图
即使触发位在快照完成位置ON前置OFF,快照完成位也会自动置OFF。
