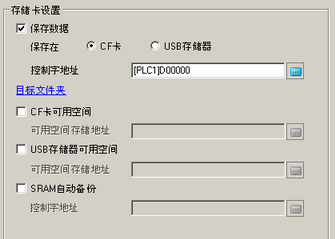

配置将数据保存到各种存储卡的设置。
将数据从人机界面的备份存储器(SRAM)保存到[CF卡]或[USB存储器]。
控制字地址
该地址控制数据写入。它在指定文件编号后向地址写入命令。
命令和状态
数据被写入CF卡或USB存储设备。处理结果(状态)将反映在该地址中。
命令
|
摘要 |
描述 |
|---|---|
|
0001h |
配方数据 |
|
0002h |
GP-PRO/PB III for Windows 记录数据（兼容）*1 |
|
0003h |
GP-PRO/PB III for Windows特有的折线图数据(兼容) |
|
0004h |
GP-PRO/PB III for Windows特有的采样数据(兼容) |
|
0005h |
块1的历史报警数据 |
|
0006h |
块2的历史报警数据 |
|
0007h |
块3的历史报警数据 |
|
0008h |
块4的历史报警数据 |
|
0009h |
块5的历史报警数据 |
|
000Ah |
块6的历史报警数据 |
|
000Bh |
块7的历史报警数据 |
|
000Ch |
块8的历史报警数据 |
|
0020h |
GP-PRO/PB III for Windows 数据记录（循环）自动存储开始（兼容）*2 |
|
0021h |
GP-PRO/PBIII for Windows数据记录（循环）自动存储完成(兼容) |
*1 使用 [以 CSV 格式显示/保存] 选项卡中定义的格式输出 CSV 文件。日期格式固定为yy/mm/dd。
保存的采样组编号是固定的 (1)。如果定义的文件号已经存在，文件将被覆盖。
状态
|
摘要 |
描述 |
|---|---|
|
0000h |
成功完成 |
|
0100h |
写入错误 |
|
0200h |
未插入CF卡/USB存储器，或未关闭CF卡保护盖。 |
|
0300h |
没有可加载的数据(当未指定数据时) |
|
0400h |
文件编号错误(文件编号超出范围) |
|
0500h |
与Pro-Server请求冲突错误 |
|
2000h |
GP-PRO/PBIII for Windows数据记录（循环）自动存储正确响应(兼容) 当控制地址具有该值时，自动保存模式继续。当该值更改时，自动存储模式结束。 |
当转换GP-PRO/PB III for Windows工程时，记录数据保存为采用组 1，趋势图和采用数据保存为组2至64。因此，将命令0002h写入定义的控制字地址保存组1数据。写入命令0003h或0004h保存组2至64的数据。
文件号
从0至65535定义文件号，或从1至8999定义配方数据。
定义文件号时将自动定义文件名。

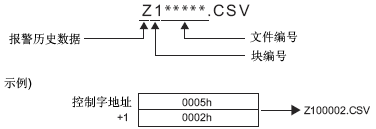

例如，当[文件号] = 2，并发送该命令来保存块1的历史报警数据，数据将被输出到外接存储器的“ALARM”文件夹中，文件名为“Z100002.CSV”。
有关目标文件夹和文件名的信息，请参阅以下内容。
配方数据可以将备份存储器(SRAM)数据从一个文件夹保存为一个文件。
目标文件夹

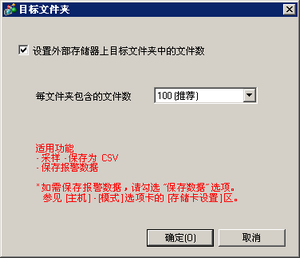

将弹出如下对话框。
下节列出了支持目标文件夹划分的机型。
1.5 支持的功能
设置外接存储器的目标文件夹中的文件数
选择是否为历史报警数据和采样数据划分目标文件夹。
可以使用[每文件夹中的文件数]字段来控制一个文件夹中的文件数。
例如，[每文件夹中的文件数] = [100]，从块1开始保存历史报警数据
|
文件夹 |
保存的文件 |
|
\ALARM\00000 |
Z100000.CSV至Z100099.CSV |
|
\ALARM\00001 |
Z100100.CSV至Z100199.CSV |
|
: |
: |
|
\ALARM\00655 |
Z165500.CSV至Z165535.CSV |
有关目标文件夹和文件名的信息，请参阅以下内容。5.6.1 保存文件夹和文件名
此设置适用于历史报警数据和采样数据。不能仅为一种功能设置文件/文件夹划分，或者设置不同的文件号。
每文件夹中的文件数
可以选择一个文件夹中的文件数：[50]、[100 (推荐)]、[150]、[200]、[250]、[300]、[350]、[400]、[450]或[500]。
如果选择[100 (推荐)]，保存的速度将比被划分的文件夹更快。
文件号(至少文件名的5个字符)定义了目标文件夹。该号码不是用于计算文件夹中的文件数，因为文件夹中的文件数可能大于该文件号。
例如，当使用[100 (推荐)]并保存块1至块8的历史报警数据，文件夹中将有800个文件。
此外，如果将其它文件复制或移动到文件夹中，无论定义的文件号是什么，都可以保存文件。
CF卡可用空间
设置是否在内部寄存器中保存CF卡可用空间。可以查看可用空间的大小。
可用空间存储地址
设置保存CF卡可用空间的地址。
对Direct Access方式来说，应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。
对于Memory Link方式，应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。
在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。
如果未插入CF卡，人机界面就不能成功查看可用空间并显示为0KB。
CF卡可用空间只是一个估计数。您可能不能正好保存与可用空间大小相同的数据。
如果可用空间超出65535(FFFFh)KB，LS区的值就是65535(FFFFh)。
USB存储器可用空间
设置是否在内部寄存器中保存USB存储器的可用空间。可以查看可用空间的大小。
可用空间存储地址
设置用于保存USB存储器可用空间的地址。
对Direct Access方式来说，应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。
对于Memory Link方式，应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。
在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。
如果USB存储器不可用，人机界面就不能成功查看可用空间并显示为0KB。
USB存储器可用空间只是一个估计数。您可能不能正好保存与可用空间大小相同的数据。
如果可用空间超出65535(FFFFh)KB，LS区的值就是65535(FFFFh)。
SRAM自动备份
设置是否将所有备份存储器(SRAM)数据自动传输到CF卡。
当您想将CF卡备份数据恢复到人机界面时，请参阅下面的内容。
维护/故障排除手册，M.16.7.2 传输 - 从CF传输到SRAM
控制字地址
指定触发备份的控制地址。将在指定的控制地址+1的地址中保存处理状态。
控制
将位0置ON从而开始备份。

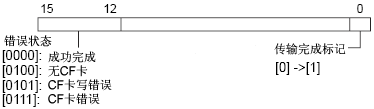

状态
当传输成功完成时，位0(传输完成标志)置ON。确认位0为ON并将控制地址的位0置OFF。之后传输完成位将自动置OFF。
下面解释了每个错误代码的详细信息。
|
错误代码 |
错误名称 |
详情 |
|
0000 |
成功完成 |
当备份过程成功完成时。 |
|
0100 |
无CF卡 |
当备份时未插入CF卡或CF卡保护盖处于打开状态。 |
|
0101 |
CF卡写入错误 |
当CF卡没有足够的可用空间可用于备份，或在写入过程中拔除了CF卡或USB存储器时，将发生这样的错误。 |
|
0111 |
CF卡错误 |
当CF卡未被格式化时发生。 |

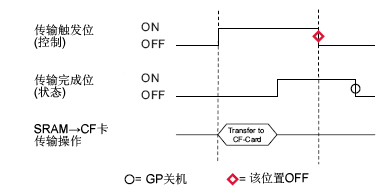

传输过程中的时序如下。
|
*1 通讯周期时间是指从人机界面请求数据直到从设备中接收到数据所需的时间。它以Bin格式保存在内部寄存器 LS2037中。单位为10毫秒。 *2 显示扫描时间是处理一个画面所需的时间。它以Bin格式保存在内部寄存器LS2036中。单位为毫秒。 |
