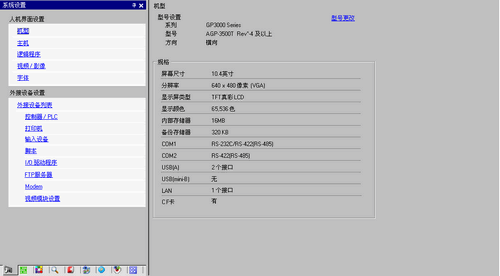

5.3.1 [系统设置] - [机型]设置指南

显示指定的人机界面的规格。

机型

显示人机界面的型号。

系列

显示人机界面的系列名称。

型号

显示支持人机界面系列的型号名称。

打印方向

用[纵向]或[横向]显示人机界面的安装方法。

模式

显示人机界面的最大绘图容量。

当[型号]被设置为[AGP-3750T]时显示。

有关最大绘图容量的详细信息，请参阅下面的内容。

3.7.1.1 新建 - 人机界面及其型号设置

规格

显示在[主机]中指定的人机界面的规格。

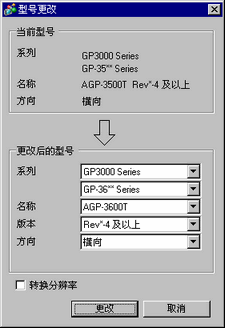

型号更改

将弹出如下对话框。更改工程文件使用的人机界面型号。

当前型号

显示当前指定的人机界面的系列名称、型号名称及安装方法。

更改后的型号

指定您更改后的人机界面的[系列]、[型号]、[方向]、[版本]和[模式]。如果您选择的是[IPC Series(PC/AT)]，则选择[屏幕尺寸]而非[方向]。

  • 如果选择的机型有版本信息，则将显示[版本]字段。

  • 当[名称]被设置为[AGP-3750T]时将显示[模式]。

转换分辨率

当转换前后分辨率不同时，指定是否自动调整分辨率。如果选择转换分辨率，将自动根据人机界面的分辨率调整部件大小、位置及文本大小。由于文本大小和分辨率限制，有些缩放比例可能不能进行正确转换。
