3.3 编辑工程 - 打开/编辑画面/保存

以下介绍打开现有工程、编辑和保存的工作流程。

打开

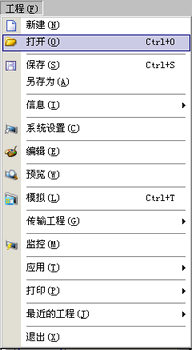

1. 从[工程(F)]菜单中选择[打开(O)]或点击“打开”图标。




   • 双击工程文件(*.prx)，或在启动GP-Pro EX时的[欢迎使用GP-Pro EX]对话框中，用[打开现有工程] 和[打开最近的工程]选项选择并打开现有工程。

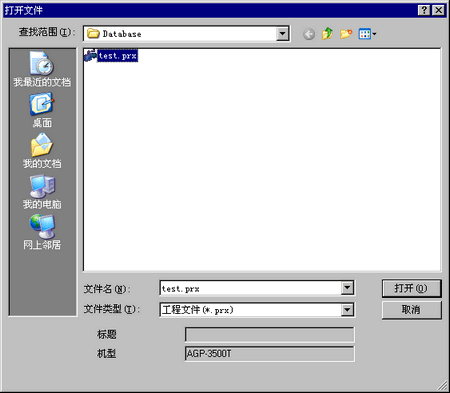

2. 在[打开文件]对话框中指定工程文件(*.prx)，然后点击[打开]。




   • 打开用旧版本软件创建的工程文件时，会出现如下的警告消息。


   • 复制或传输到CD-ROM的工程文件只能被作为只读文件打开。保存时，[另存为]对话框出现，您可以更改文件名。

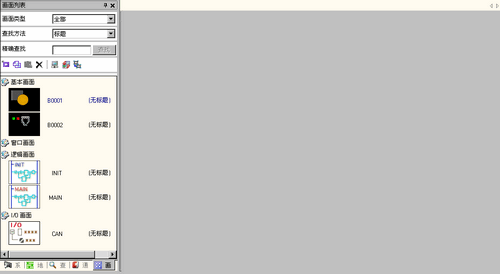

3. 工程的主窗口打开。




   • 您可以同时打开两个不同的工程文件。

编辑/保存

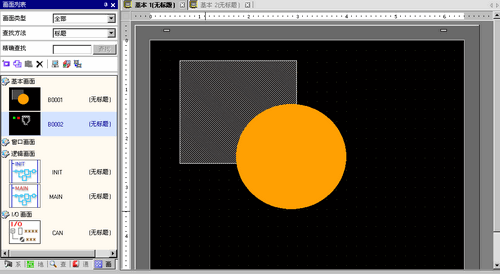

4. 从[画面列表]窗口中选择您想修改的基本画面。画面显示在编辑区。




   • 从[画面列表]窗口中选择您想修改的逻辑画面。画面显示在编辑区。

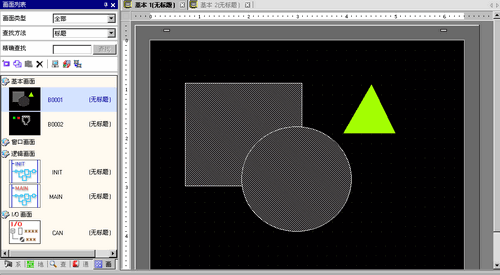

5. 修改画面。




   • 有关编辑画面和部件的更多信息，请参阅以下内容。
     8.1 设置菜单

   • 有关更改人机界面的更多信息，请参阅以下内容。
     5.1 更改人机界面

   • 有关更改控制器/PLC的更多信息，请参阅以下内容。
     7.4 更改控制器/PLC

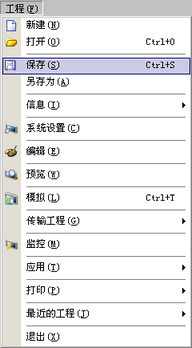

6. 如需保存修改，可从[工程(F)]菜单中选择[保存(S)]或点击保存图标。
