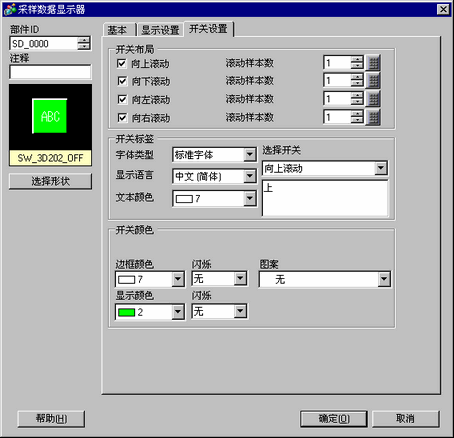

25.9.3 采样数据显示 - 开关设置

设置滚动采样数据显示器的开关。

部件形状

显示您在[选择形状]中选择的开关形状。

选择形状

打开[选择形状]对话框,选择开关形状。

开关布局

向上滚动/向下滚动/向左滚动/向右滚动

选择是否放置在各个方向上滚动显示数据的开关。

滚动样本数

当选择一个将要放置的开关时,设置当按下开关时将滚动的行数或列数。

开关标签

字体类型

从[标准字体]或[矢量字体]中选择开关标签的字体。

显示语言

从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[朝鲜语]、[俄语]或[泰语]中选择开关标签的语言。

文本颜色

选择开关标签上的字体显示颜色。

配置开关

从已放置的开关中选择一个,为其设置标签。

标签

输入要在[选择开关]中选择的开关上显示的文本。

开关颜色

边框颜色/显示颜色

选择开关的颜色和边框颜色。

图案

从9种类型中选择开关图案。

图案颜色

选择开关图案颜色。

闪烁

选择闪烁及闪烁速度。您可以为[边框颜色]、[显示颜色]和[图案颜色]选择不同的闪烁设置。

  • 根据人机界面和[显示设置]选项卡的[显示设置]区,有些情况能设置闪烁,有些情况不能设置闪烁。
