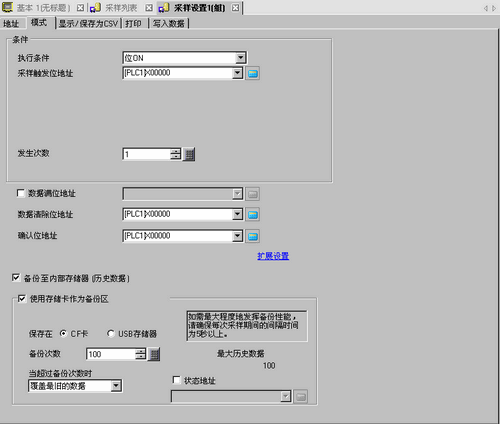

25.8.3.4 模式/位ON

每当指定位置ON时即采集数据。

执行条件

选择采样操作的执行条件。选择[位ON]。

采样触发位地址

选择将控制采样时机的地址。每次当该地址置ON时进行采样。

发生次数

选择采样将发生的次数。如果勾选了[扩展]设置中的[在完成指定周期后覆盖原有数据]复选框，可以在1至65535中选择次数。如果清除了该复选框，范围为1至2048次。

数据满位地址

在完成了指定数量的采样后(设定的[发生次数]*[块数量])，将使用该地址确认操作是否完成。选择是否验证该位地址。

在扩展设置中，如果勾选了[在完成指定周期后覆盖原有数据]复选框，该位将表明数据采样周期何时完成。即使该位为ON，采样操作也将继续进行。如果未指定，当该位置ON时采样操作将结束。请将[数据清除位地址]置ON以便继续。

数据清除位地址

指定控制采样数据清除的位地址。当该地址置ON时，保存在人机界面中的所有采样组数据都将被清除。在清除了数据后，该位将置OFF。

确认位地址

选择地址，用于确认数据读取何时完成。当数据读取完成时，人机界面将该位置ON。

当该地址收到[位ON]状态时，请将控制器/PLC[采样触发位地址]置OFF。当[采样触发位地址]置OFF时，该位将置OFF。

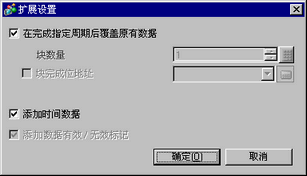

扩展设置

显示[扩展设置]对话框。

在完成指定周期后覆盖原有数据

选择在已经进行了指定次数的数据采样后，是否从最旧的数据开始覆盖和保存数据。

当勾选了此项时，即使已经完成了采样次数，采样也将继续进行。原有数据将不保留。

如果未设置它，将不会覆盖以前的数据。会将新一轮数据作为独立块进行保存。在所有数据均已保存后([发生次数]x[块数量])，直到已删除了所有已保存的数据后，采样才会进行。

块数量

按指定采样次数采集到的所有数据被称为一个[块]。仅当未勾选[完成指定周期后覆盖原由数据]时指定一个采样组内设置的块数。设置范围在1至2048之间。限定设置范围的目的是为了确保[发生次数]x[块数量]的结果不大于65535。

块完成位地址

在完成了一个数据块(指定次数)的采样后，该位地址将置ON，以确认操作完成。如需确认，请设置此地址。

这将表明一个块的采样已经完成。采样操作仍将按指定的[块数]继续进行。

  • 该地址不会自动置OFF。为了验证下一个块是否完成，请确保该位返回OFF状态。

添加时间数据

选择当数据读取完成时是否随采样数据一起保存采样时间。如果未指定，当显示/保存为CSV或打印时，日期/时间栏将为空白。

添加数据有效/无效标记

随数据一起保存一个观察标记，以监视数据是否得到正确保存。该设置是固定启用的。

保留采样数据(SRAM)

选择是否将采样数据保存到备份存储器(SRAM)。如果未保存采样数据，当人机界面断电或复位时数据将被删除。

备份采样数据

表示是否将保存在备份存储器(SRAM)中的数据写入[保存在]中指定的位置。数据以二进制格式保存。

25.11.1 采样数据使用的容量

保存在

从[CF卡]和[USB存储器]中选择备份数据的“保存在”位置。

“保存在”位置中自动为每个采样组创建文件夹。已保存的文件名是时间标记(保存时的年/月/日/时/分/秒)。

例如，如果保存时间是2007年7月2日14:30:5

\SAMP**\T070702_143005#.bin
(“**”表示采样组数，“#”表示索引号)

备份次数

指定写入备份数据的次数(1到500)。这里指定的数字是可以创建的文件数。

当超过备份次数时

选择当备份文件数超过备份次数中设定的值时的操作。

删除最旧的文件并添加新文件。

停止备份。“1001”(文件数超出限制)保存在状态地址中。

状态地址

表示是否把已保存的操作状态和错误信息保存在指定地址中。

错误状态以如下错误代码表示。

错误代码

位12至15

内容

详情

0000

成功完成

传输成功完成。

0001至0011

保留

—

0100

无CF卡或USB存储器

备份文件(二进制格式)时未插入CF卡/USB存储器或CF卡盖打开。
当USB存储器未被格式化时发生。

0101

写入错误

保存二进制格式的备份数据文件时CF卡/USB存储器的容量不足或CF卡/USB存储器被拔出。

由于恢复了人机界面时间设置，已经存在具有相同时间标记的10个备份数据文件。

0110

保留

—

0111

CF卡错误

当CF卡未被格式化时发生。

1000

保留

—

1001

文件数太多

超出了设定的文件数
